![[Important]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Important |
|---|---|
|
Éteindre la machine et ATTENDRE 5 minutes pour que le condensateur se décharge. |
![[Note]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Note |
|---|---|
|
Assurez-vous d’avoir la bonne plaque (1) installée sur la machine. Les plaques de connexion suivantes sont disponibles dans le Webshop : |
-
Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).
-
Débranchez la machine du réseau électrique.
Important Éteindre la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.
-

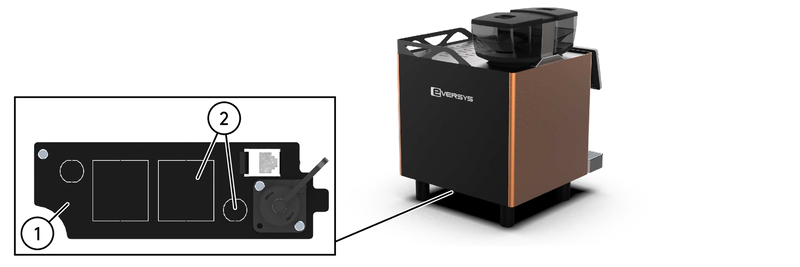

Si nécessaire, changez la plaque (1).
-
Détachez les châssis prédécoupés pour la prise et le fusible (2).
-
Débranchez le faisceau de câbles (3) de la prise et du fusible (4).
-

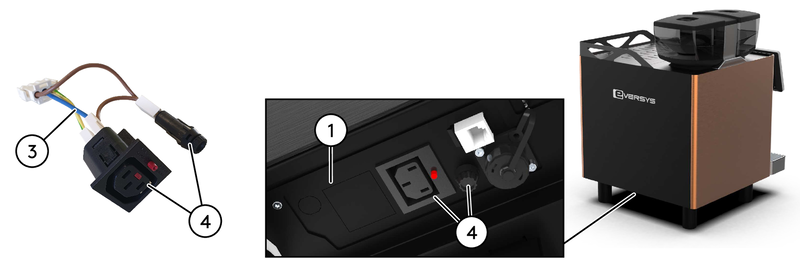

Insérez la prise et le fusible (4) sur la plaque (1).
-

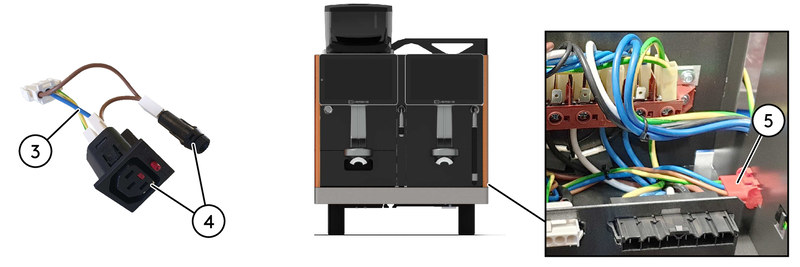

Retirez le panneau des tasses, le panneau avant, le module vapeur et la plaque du module vapeur pour accéder à la prise et au fusible.
-
Connectez le faisceau de câbles (3) à la prise et au fusible (4).
-
Retirez le connecteur rouge (5) du châssis.
-
Connectez le faisceau de câbles (3) au connecteur (5).
-
Remontez dans l'ordre inverse.
Note Pour plus d’informations sur l’option de prise d’appareil, reportez-vous à PI-31 Prise(s) d’appareil(s) (fiche C13) sur Enigma et Shotmaster.
