Installer deux prises d’appareil (fiche C13)

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Note

Assurez-vous d’avoir la bonne plaque (1) installée sur la machine.

La plaque est disponible dans le Webshop :

1 x Art. Nr. 108532 / SAP 6000108532 - Plaque pour 1 ou 2 prise(s) d’appareil (fiche C13)

Débranchez la machine du réseau électrique.

	Important
	Éteindre la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

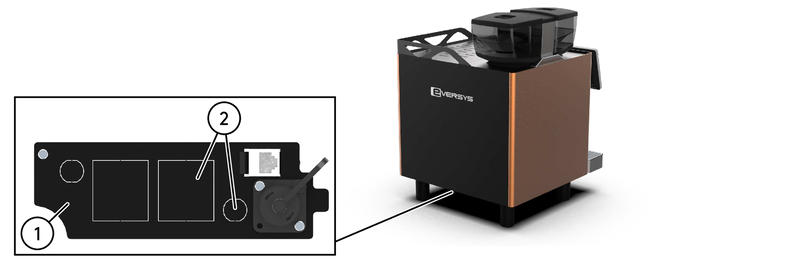

Si nécessaire, changez la plaque (1).
Détachez les châssis prédécoupés pour la prise et le fusible (2).
Débranchez le faisceau de câbles (3) de la prise et du fusible (4).

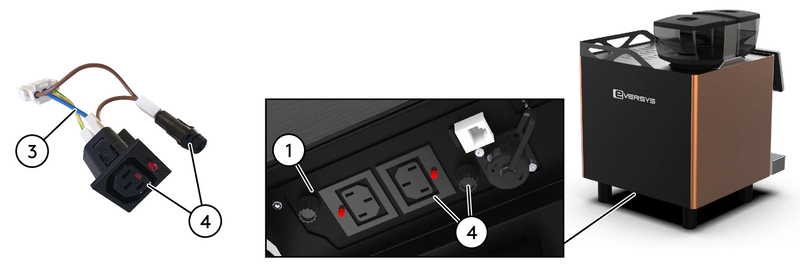

Insérez la prise et le fusible (4) sur la plaque (1).
Retirez le panneau des tasses, le panneau avant, le module vapeur et la plaque du module vapeur pour accéder à la prise et au fusible.
Connectez chaque faisceau de câbles (3) à sa prise et à son fusible (4).

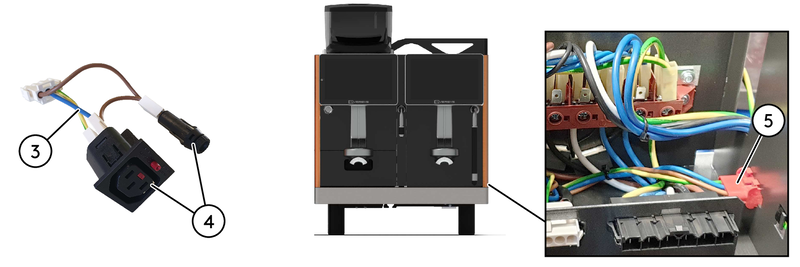

Retirez le connecteur rouge (5) du châssis.
Connectez le faisceau de câbles ( Art. Nr. 108518 / SAP 5000108518) au connecteur (5).
Connectez chaque connecteur (3) au faisceau de câbles (Art. Nr. 108518 / SAP 5000108518).

Remontez dans l'ordre inverse.

	Note
	Pour plus d’informations sur l’option de prise d’appareil, reportez-vous à PI-31 Prise(s) d’appareil(s) (fiche C13) sur Enigma et Shotmaster.
