Kit de maintenance module vapeur pour Cameo

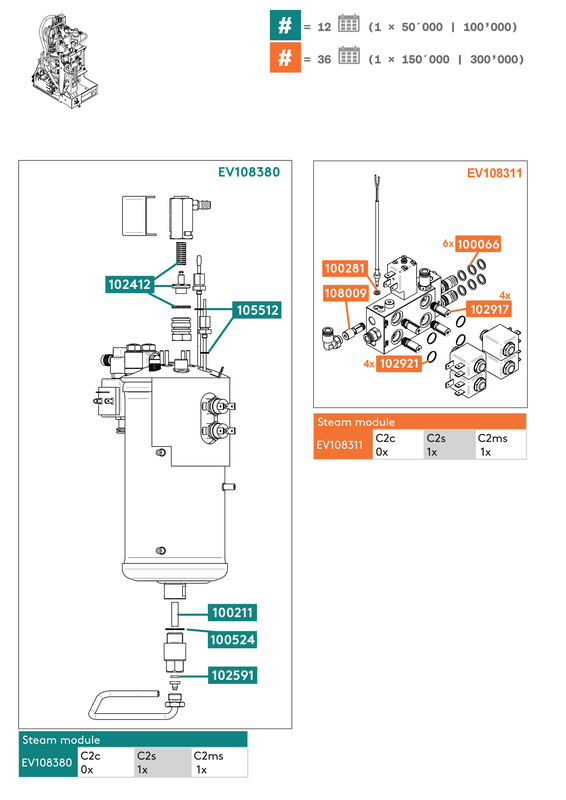

Tableau 60. Kits de maintenance pour machines de base

Art. Nr.	Description	EV108380	EV108311
		Standard	Standard
		12 mois	24 mois
102591	Joint torique Ø5.28x1.78	x1	-
100524	Joint torique Ø15,6x1,78	x1	-
100211	Filtre tubulaire	x1	-
102412	Vanne de sécurité	x1	-
105512	Joint torique Ø6x1,5	x2	-
100066	Joint torique Ø8,73x1,78	-	x6
100281	Joint torique Ø3,68x1,78	-	x1
101073	Joint torique Ø3x1,5	-	x1
102917	Plongeur pour vanne 25 mm	-	x4
102921	Joint torique Ø11x1	-	x4
106727	Joint torique Ø12x1.5	-	x1
108009	Régulateur thé	-	x1

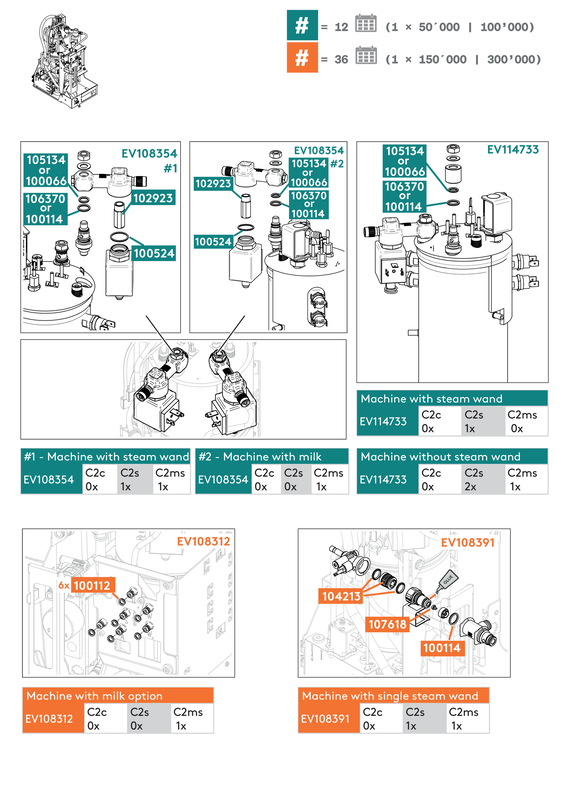

Tableau 61. Kits de maintenance pour les options

Art. Nr.	Description	EV108354 #1	EV108354 #2	EV114733	EV108355	EV108312
		Complément lance vapeur Vanne ode 32 mm	Complément lait Vanne ode 32 mm	Complément raccord banjo	Complément Everfoam	Complément lait
		12 mois	12 mois	12 mois	24 mois	24 mois
104213	Clapet anti-retour	-	-	-	x1	-
102923	Plongeur pour vanne 32 mm	x1	x1	-	-	-
100524	Joint torique Ø15,6x1,78	x1	x1	-	-	-
105134 ou 100066	Joint torique Ø8,73x1,78	x1	x1	x1	-	-
106370 ou 100114	Joint torique Ø10,82 x 1,78	x1	x1	x1	-	-
100112	Joint torique Ø4,47x1,78	-	-	-	-	x6
100114	Joint torique Ø10,82x1,78	-	-	-	x1	-
107618	Duckbill	-	-	-	x1	-

	Note
Les couleurs rose et bleu sont utilisées pour les articles des sous-sacs. Ils sont séparés afin d'éviter le mélange avec des articles similaires (par exemple des joints toriques de diamètres similaires). Appliquer de la Loctite Permabond MM115 pure (SAP 8040200104) sur le filetage de l'injecteur d'air lors du remontage.

Note

Les couleurs rose et bleu sont utilisées pour les articles des sous-sacs. Ils sont séparés afin d'éviter le mélange avec des articles similaires (par exemple des joints toriques de diamètres similaires).

Appliquer de la Loctite Permabond MM115 pure (SAP 8040200104) sur le filetage de l'injecteur d'air lors du remontage.
