Kit de maintenance module infusion pour Enigma | Shotmaster

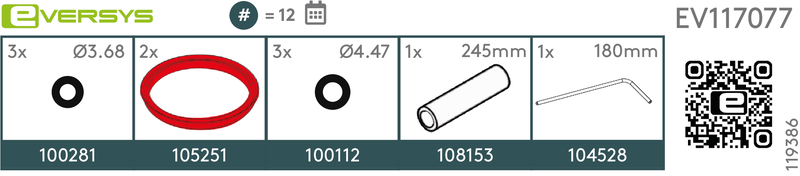

Tableau 207. Kits de maintenance pour machines de base

Art. Nr.	Description	EV117077
		Standard
		12 mois
100281	Joint torique Ø3,68x1,78	x3
105251	Joint de piston C2 profil K	x2
100112	Joint torique Ø4,47x1,78	x3
108153	Tube Ø4/Ø2- 245 mm	x1
104528	Tube Ø4/Ø2 - 180 mm	x1

	Note
Nous recommandons de nettoyer (1) et de graisser (2) les arbres du bras inférieur et du piston supérieur (graisse JAX Pyro-plate FGN Art. Nr. 104486 / SAP 8040150057 Nous vous recommandons de vérifier si les filtres des pistons sont obstrués. Si nécessaire, nettoyez ou remplacez les filtres des pistons. Nouvelle version (3) avec buses café et espresso montées sur le module hydraulique (voir TI-116 Buse espresso ou café désormais disponible sur les modules hydrauliques E'line et Enigma). Ancienne version (4) avec buses de café et d'expresso montées sur le module d'infusion. Tournez le filtre de piston (5) d’1/4 de tour pour le verrouiller sur la tête de piston (6). Serrez la tête de piston (7) à 8 Nm. Pour commander Art. Nr. 104528/ SAP 5300104528 utilisez le tube FEP de 1 mètre Art. Nr. EV101169/ SAP EV101169 ou le tube FEP de 50 mètres Art. Nr. 105491 / SAP EV105491. Coupez les tubes à la bonne dimension. Pour commander Art. Nr. 108153/ SAP 5300108153 utilisez le tube FEP de 1 mètre Art. Nr. EV101169/ SAP EV101169 ou le tube FEP de 50 mètres Art. Nr. 105491 / SAP EV105491. Coupez les tubes à la bonne dimension.

Note

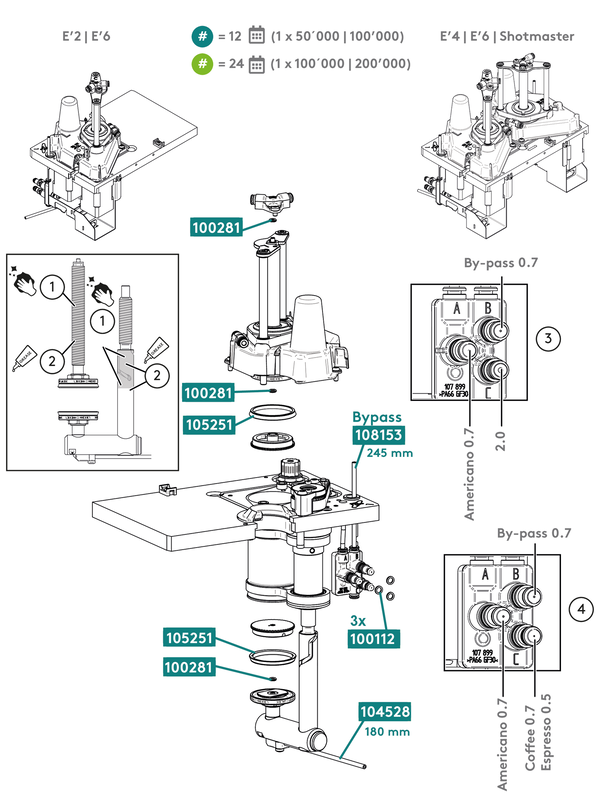

Nous recommandons de nettoyer (1) et de graisser (2) les arbres du bras inférieur et du piston supérieur (graisse JAX Pyro-plate FGN Art. Nr. 104486 / SAP 8040150057

Nous vous recommandons de vérifier si les filtres des pistons sont obstrués. Si nécessaire, nettoyez ou remplacez les filtres des pistons.

Nouvelle version (3) avec buses café et espresso montées sur le module hydraulique (voir TI-116 Buse espresso ou café désormais disponible sur les modules hydrauliques E'line et Enigma).

Ancienne version (4) avec buses de café et d'expresso montées sur le module d'infusion.

Tournez le filtre de piston (5) d’1/4 de tour pour le verrouiller sur la tête de piston (6). Serrez la tête de piston (7) à 8 Nm.

Pour commander Art. Nr. 104528/ SAP 5300104528 utilisez le tube FEP de 1 mètre Art. Nr. EV101169/ SAP EV101169 ou le tube FEP de 50 mètres Art. Nr. 105491 / SAP EV105491. Coupez les tubes à la bonne dimension.

Pour commander Art. Nr. 108153/ SAP 5300108153 utilisez le tube FEP de 1 mètre Art. Nr. EV101169/ SAP EV101169 ou le tube FEP de 50 mètres Art. Nr. 105491 / SAP EV105491. Coupez les tubes à la bonne dimension.
