Kit de maintenance module infusion pour E'line

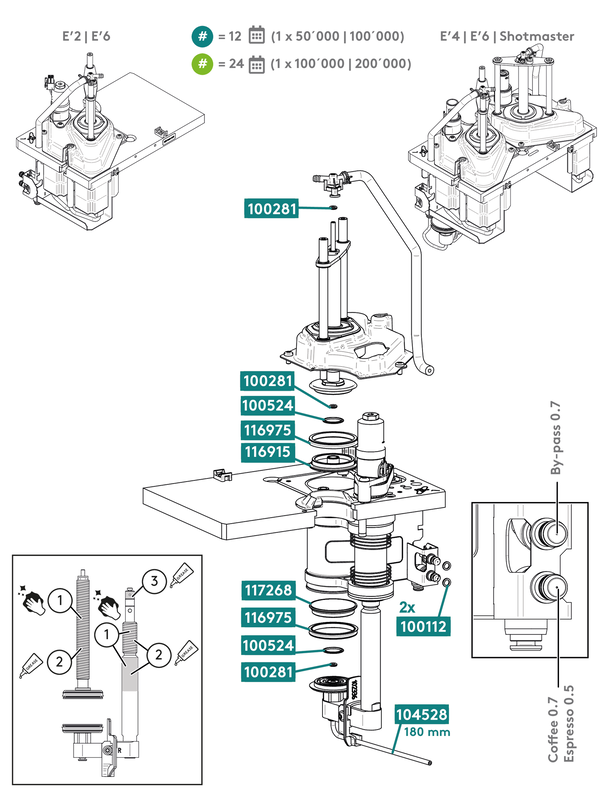

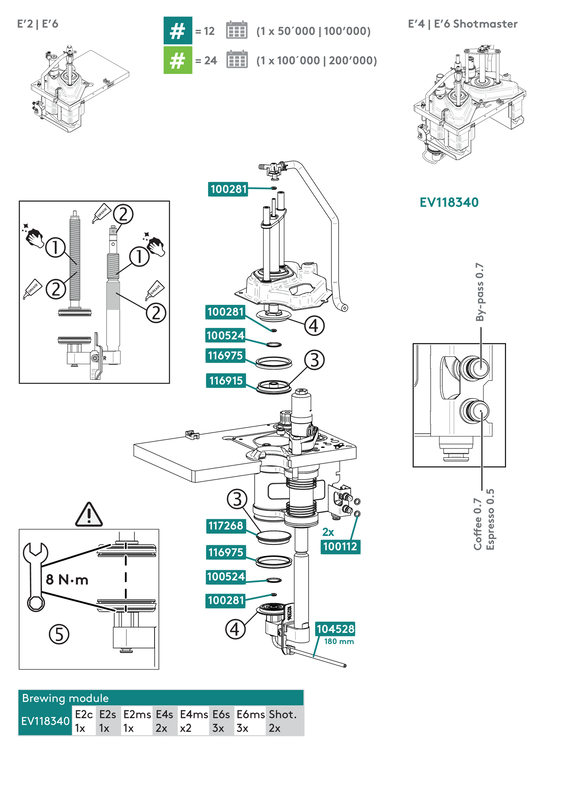

Tableau 201. Kits de maintenance pour machines de base

Art. Nr.	Description	EV118340	N/A
		Standard Nouveau kit - disponible	Standard
		12 mois	24 mois
100281	Joint torique Ø3,68x1,78	x3	-
100524	Joint torique Ø15,6x1,78	x2	-
100112	Joint torique Ø4,47x1,78	x2	-
116975	Joint de piston	x2	-
117268	Piston inférieur	x1	-
116915	Piston supérieur	x1	-
104528	Tube Ø4/Ø2 - 180 mm	x1	-

	Note
Nous recommandons de nettoyer (1) et de graisser (2) les arbres du bras inférieur et du piston supérieur (graisse JAX Pyro-plate FGN Art. Nr. 104486 / SAP 8040150057 Il est recommandé de graisser (3) l'axe cylindrique de l'arbre du bras inférieur (graisse MOLYKOTE BR2 PLUS Art. Nr. 150058 / SAP 8040150058 Tournez le filtre de piston (3) d’1/4 de tour pour le verrouiller sur la tête de piston (4). Serrez la tête de piston (5) à 8 Nm. Nous vous recommandons de vérifier si les filtres des pistons sont obstrués. Si nécessaire, nettoyez ou remplacez les filtres des pistons. Pour commander Art. Nr. 104528/ SAP 5300104528 utilisez le tube FEP de 1 mètre Art. Nr. EV101169/ SAP EV101169 ou le tube FEP de 50 mètres Art. Nr. 105491 / SAP EV105491. Coupez les tubes à la bonne dimension.

Note

Nous recommandons de nettoyer (1) et de graisser (2) les arbres du bras inférieur et du piston supérieur (graisse JAX Pyro-plate FGN Art. Nr. 104486 / SAP 8040150057

Il est recommandé de graisser (3) l'axe cylindrique de l'arbre du bras inférieur (graisse MOLYKOTE BR2 PLUS Art. Nr. 150058 / SAP 8040150058

Tournez le filtre de piston (3) d’1/4 de tour pour le verrouiller sur la tête de piston (4). Serrez la tête de piston (5) à 8 Nm.

Nous vous recommandons de vérifier si les filtres des pistons sont obstrués. Si nécessaire, nettoyez ou remplacez les filtres des pistons.

Pour commander Art. Nr. 104528/ SAP 5300104528 utilisez le tube FEP de 1 mètre Art. Nr. EV101169/ SAP EV101169 ou le tube FEP de 50 mètres Art. Nr. 105491 / SAP EV105491. Coupez les tubes à la bonne dimension.

Graissage module infusion

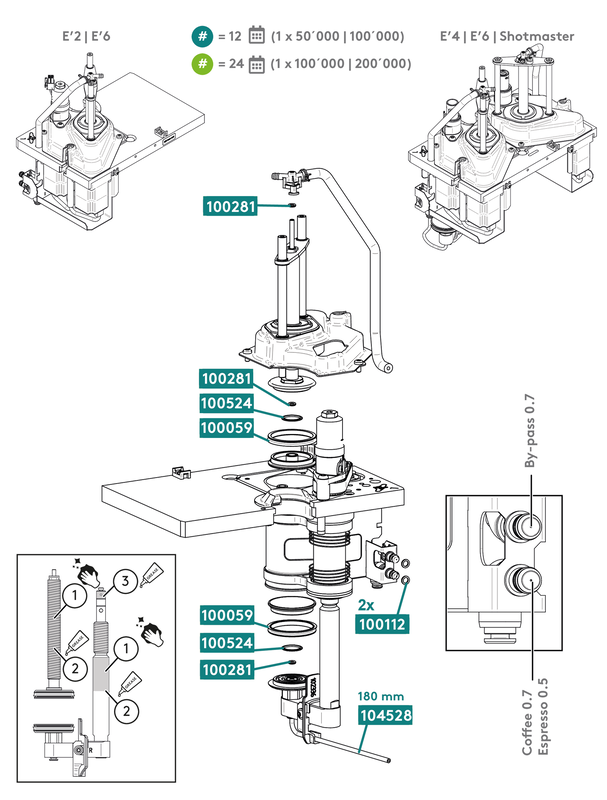

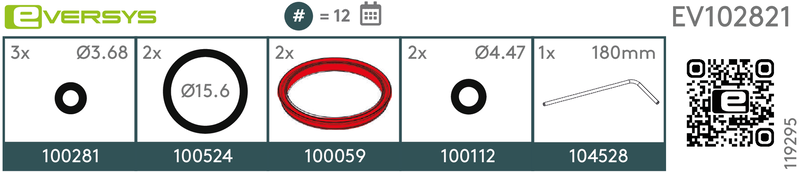

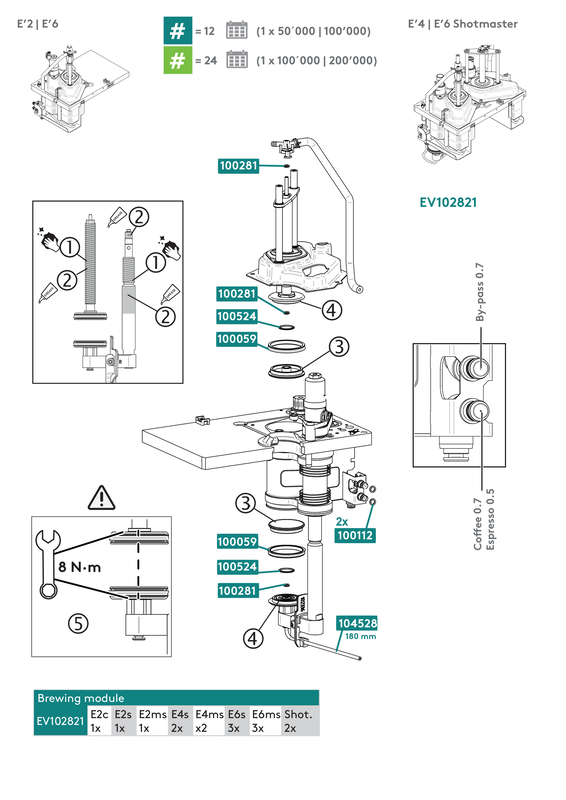

Tableau 202. Kits de maintenance pour machines de base

Art. Nr.	Description	EV102821	N/A
		Standard Ancien kit - non disponible	Standard
		12 mois	24 mois
100281	Joint torique Ø3,68x1,78	x3	-
100524	Joint torique Ø15,6x1,78	x2	-
100112	Joint torique Ø4,47x1,78	x2	-
100059	Joint de piston	x2	-
104528	Tube Ø4/Ø2 - 180 mm	x1	-

	Note
Nous recommandons de nettoyer (1) et de graisser (2) les arbres du bras inférieur et du piston supérieur (graisse JAX Pyro-plate FGN Art. Nr. 104486 / SAP 8040150057 Il est recommandé de graisser (3) l'axe cylindrique de l'arbre du bras inférieur (graisse MOLYKOTE BR2 PLUS Art. Nr. 150058 / SAP 8040150058 Tournez le filtre de piston (3) d’1/4 de tour pour le verrouiller sur la tête de piston (4). Serrez la tête de piston (5) à 8 Nm. Nous vous recommandons de vérifier si les filtres des pistons sont obstrués. Si nécessaire, nettoyez ou remplacez les filtres des pistons. Pour commander Art. Nr. 104528/ SAP 5300104528 utilisez le tube FEP de 1 mètre Art. Nr. EV101169/ SAP EV101169 ou le tube FEP de 50 mètres Art. Nr. 105491 / SAP EV105491. Coupez les tubes à la bonne dimension.
