Standard |
||
|
12 mois |
||
|
Art. Nr. |
Description |
EV119813 |
|---|---|---|
|
100281 |
Joint torique Ø3,68x1,78 |
x2 |
|
116945 |
Joint de piston L-XL |
x2 |
|
104778 |
Tube Ø4/Ø2 - 525 mm |
x1 |
|
109342 |
Tube Ø4/Ø2 - 350 mm |
x1 |
![[Note]](https://knowledgebase.eversys.com/app/assets/paligo/images/note.png)
|
Note |
|---|---|
|

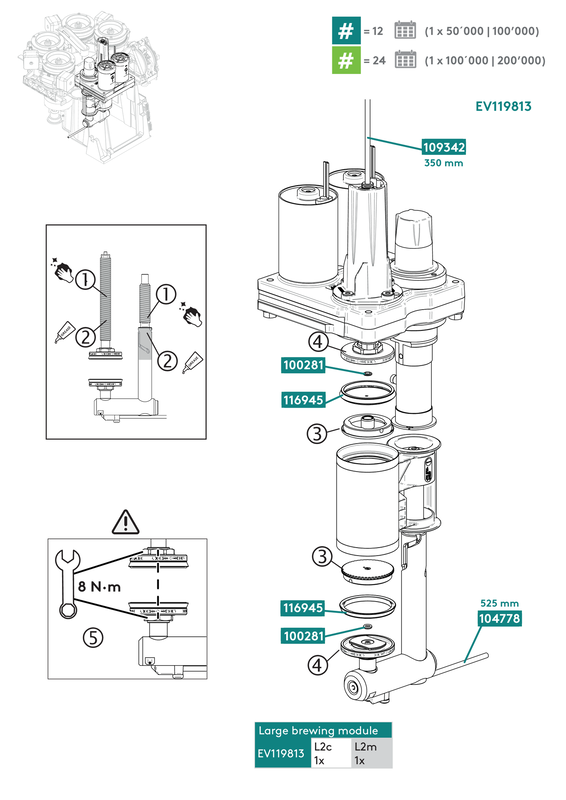

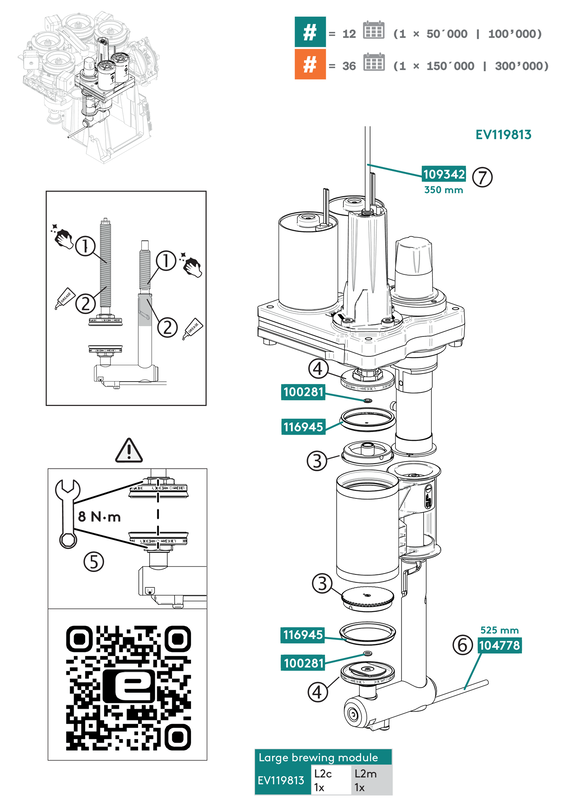

Nous recommandons de nettoyer (1) et de graisser (2) les arbres du bras inférieur et du piston supérieur (graisse JAX Pyro-plate FGN Art. Nr. 104486 / SAP 8040150057 Nous vous recommandons de vérifier si les filtres des pistons sont obstrués. Si nécessaire, nettoyez ou remplacez les filtres des pistons. Tournez le filtre de piston (3) d’1/4 de tour pour le verrouiller sur la tête de piston (4). Serrez la tête de piston (5) à 8 Nm. (6) Pour commander Art. Nr. 104778/ SAP 5300104778 utilisez le tube FEP de 1 mètre Art. Nr. EV101169/ SAP EV101169 ou le tube FEP de 50 mètres Art. Nr.105491 / SAP EV105491. Coupez les tubes à la bonne dimension. (7) Pour commander Art. Nr. 109342/ SAP 5300109342 utilisez le tube FEP de 1 mètre Art. Nr. EV101169/ SAP EV101169 ou le tube FEP de 50 mètres Art. Nr. 105491 / SAP EV105491. Coupez les tubes à la bonne dimension. |
Graissage module infusion
