Kit de maintenance de châssis pour Enigma | Shotmaster

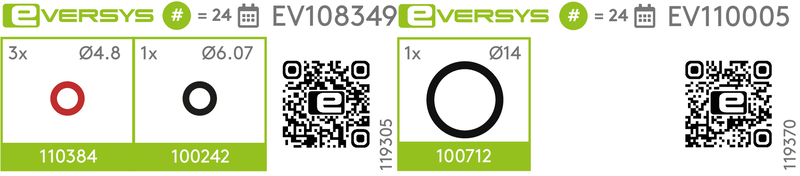

Tableau 78. Kits de maintenance pour machines de base

Art. Nr.	Description	N/A	EV110005	EV108349
		Standard	Standard	Complément sortie V2
		12 mois	24 mois	24 mois
110384	Joint torique Ø4,8x1,6	-	-	x3
100712	Joint torique Ø14x1,78	-	x1	-
100242	Joint torique Ø6,07X1,78	-	-	x1

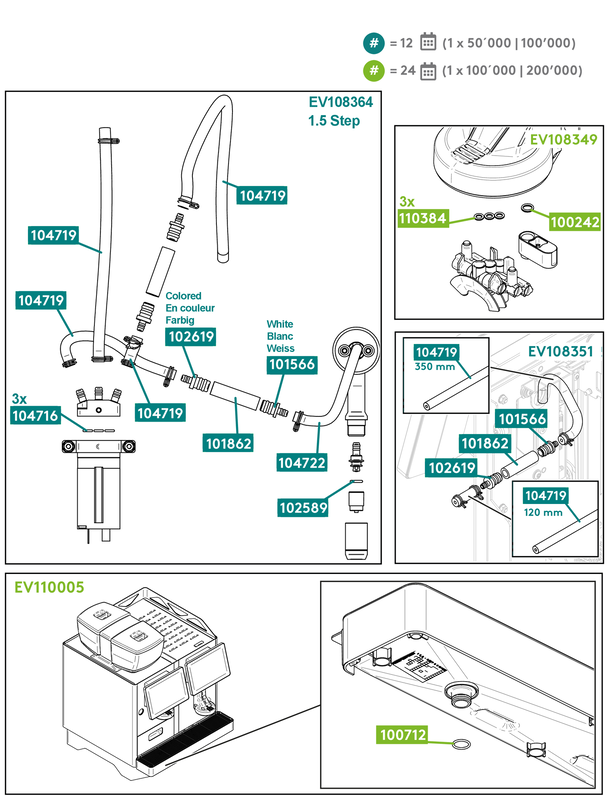

FOVAHM_Overview_Enigma_Frame_1.ai

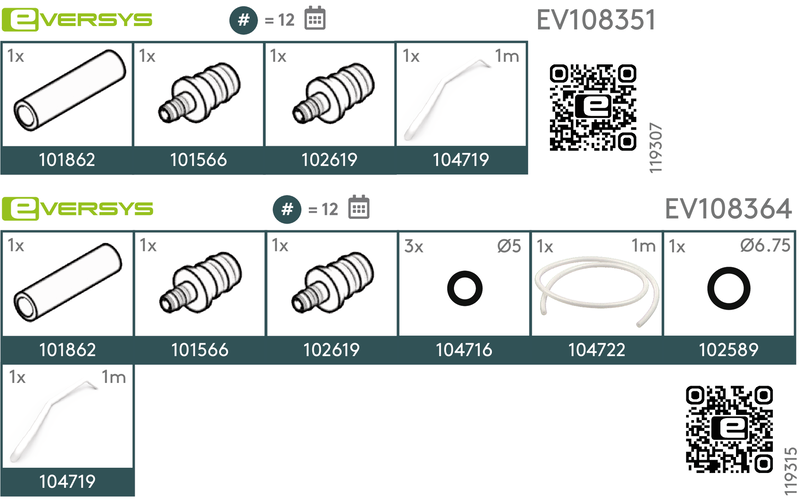

Tableau 79. Kits de maintenance pour les options

Art. Nr.	Description	EV108351	EV108364
		Complément lait	Complément 1.5-Step
		12 mois	12 mois
101862	Chambre d'expansion	x1	x1
101566	Connecteur de la chambre d'expansion (blanc)	x1	x1
102619	Connecteur de la chambre d'expansion (en couleur)	x1	x1
104719	Tuyau silicone Ø9/3 - 1m	x1	x1
104716	Joint torique Ø5x1,5	-	x3
104722	Tube tressé silicone Ø8/3 - 1m	-	x1
102589	Joint torique Ø 6.75 x 1.78 mm	-	x1

	Attention
	Les dimensions des tubes Art. Nr. 104079 / SAP EV104079 utilisé dans le complément EV108364 peut être différent en fonction de la configuration de la machine. Coupez les tubes en fonction des dimensions existantes de votre machine.

	Note
	Pour commander Art. Nr. 104719 / SAP EV104719 utilisé les 25 mètres de tuyau en silicone Art. Nr. 100850 / SAP 5300100850 Couper les tubes à la bonne dimension.

FOVAHM_Overview_Enigma_Frame_2.ai

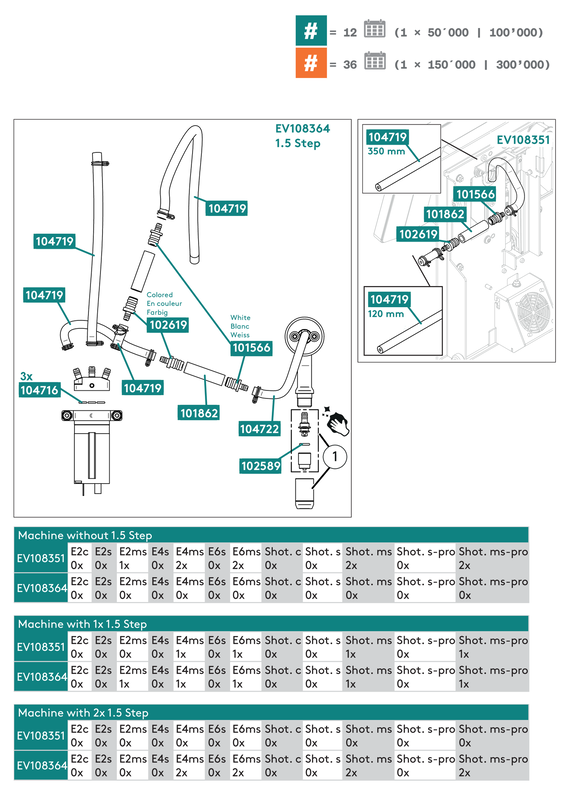

PM_Kit_Frame_Enigma.ai
