Installation d'un E’fridge/Classic

Soulevez la machine pour la placer sur un comptoir.

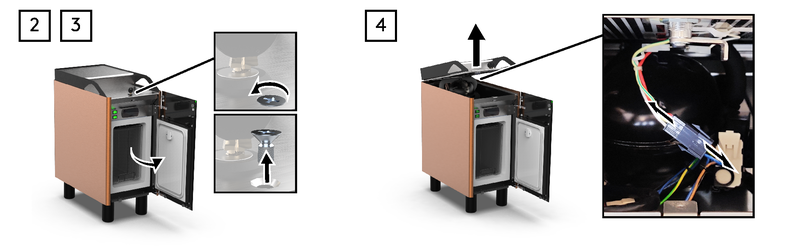

Ouvrez la porte.

Retirez la vis.

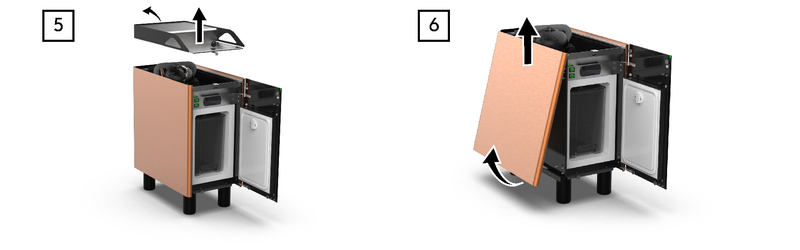

Soulevez le panneau supérieur pour déconnecter l’élément chauffant.

Retirez le panneau supérieur.

Tirez pour retirer le panneau latéral. Posez-le sur une surface propre pour éviter les rayures.

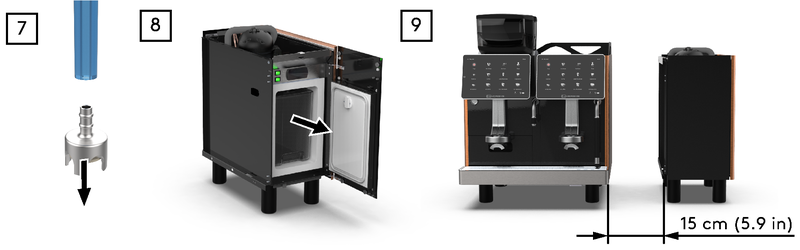

Retirez la crépine à lait.

Retirez le réservoir de lait.

Installez le réfrigérateur à côté de la machine à café. Gardez un espace minimum de 15 cm (5,9 pouces) entre chaque machine.

Si vous utilisez un acheminement de tuyaux de lait standard (recommandé)

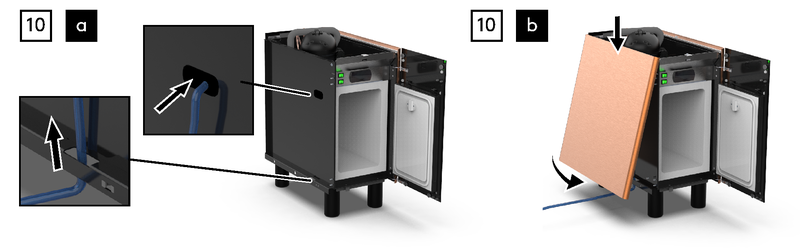

1. Faites passer le tuyau de lait de la machine à café par le panneau latéral du réfrigérateur.

2. Remettez le panneau latéral en place.



Si vous utilisez l'acheminement optionnel des tuyaux de lait (non recommandé)

Avertissement

Ne percez pas le panneau latéral directement sur la machine ! Vous risquez d’endommager le réfrigérateur ou la machine. Le perçage du panneau latéral est irréversible. Veillez à ce que les pieds de la machine soient à la même hauteur. Pour plus d’informations concernant les pieds hauts, connectez-vous à la plateforme e’Support (https://support.eversys.com/hc/en-us) et recherchez TI-138 Enigma - Des pieds standard à des pieds hauts. Pour plus d’informations sur les pieds hauts, reportez-vous à TI-138 Enigma - Des pieds standard à des pieds hauts.

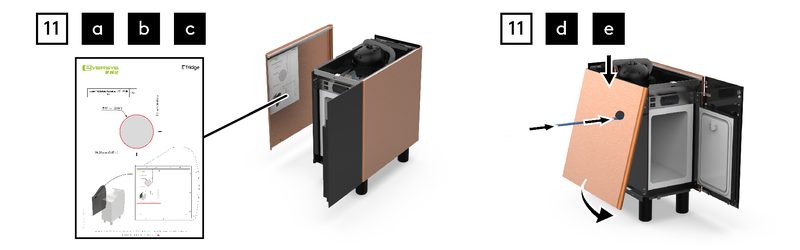

1. Mesurez et marquez le centre du futur trou ou utilisez le gabarits de perçage pour E’fridge.

2. Mesurez et marquez le centre du futur trou ou utilisez le gabarit de perçage Eversys ( Téléchargez ici).

3. Frappez le centre du ou des trous.

4. Percez et ébavurez le trou.

5. Remettez le panneau latéral en place.

6. Faites passer le tuyau de lait de la machine à café par le panneau latéral du réfrigérateur.

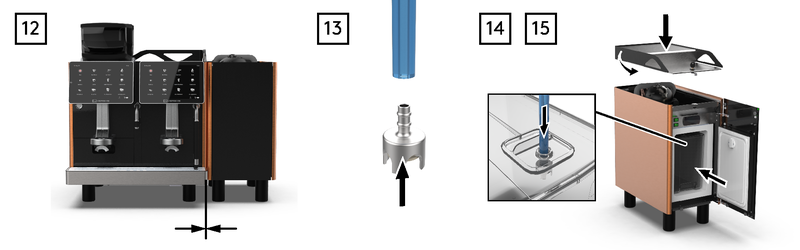

Amenez le réfrigérateur à côté de la machine à café. Vérifiez que le tuyau de lait n’est pas pincé entre les machines. Tirez le tuyau d'un côté puis de l'autre.

Remettez la crépine à lait en place.

Remettez le réservoir de lait en place. Acheminez le tuyau de lait à l'intérieur du réservoir de lait.

	Note
	Pour deux types de lait, utilisez le tuyau bleu pour le premier type et le tuyau vert pour le second.

Remettez le panneau supérieur en place.

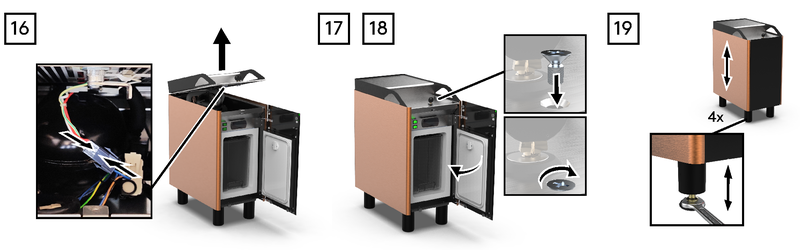

Soulevez le panneau supérieur pour connecter l’élément chauffant.

Fermez la porte.

Serrez la vis.

Au besoin mettez la machine de niveau en ajustant les quatre vis de nivellement (clé de 20). Soulevez le couvercle du pied pour accéder à la vis de nivellement.

	Note
	Jeu de nivellement = 20 mm (0,8 po).

Au besoin, installez les liaisons du châssis avant et arrière pour assurer un montage correct.

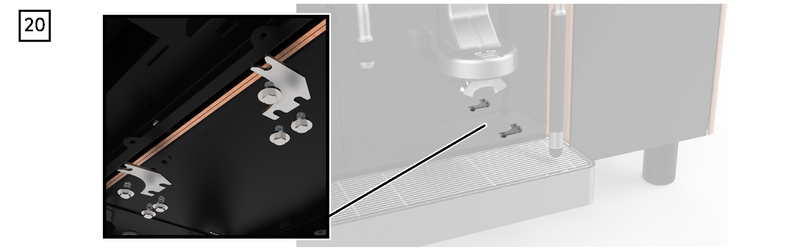

1. Installez les vis sur le châssis de l’accessoire. Laissez un espace libre pour l'installation des liaisons du châssis.

2. Insérez la liaison du châssis.

3. Serrez les vis.

4. Ajustez la position de l’accessoire pour serrer la dernière vis.

5. Répétez l’opération sur le deuxième raccord de châssis.
