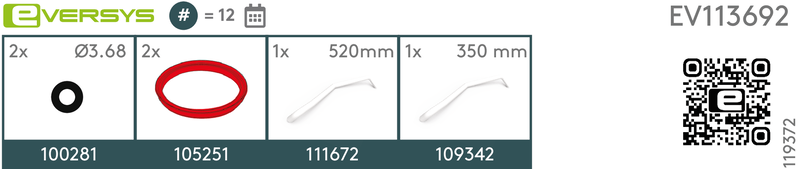

Standard |
||
|
12 Monate |
||
|
Art. Nr. |
Beschreibung |
EV113692 |
|---|---|---|
|
100281 |
O-Ring Ø3.68X1.78 |
x2 |
|
105251 |
Kolbendichtung C2 K Profil |
x2 |
|
104778 |
Rohr Ø4/Ø2 525 mm |
x1 |
|
109342 |
Rohr Ø4/Ø2 350 mm |
x1 |
![[Anmerkung]](https://knowledgebase.eversys.com/app/assets/paligo/images/note.png)
|
Anmerkung |
|---|---|
|

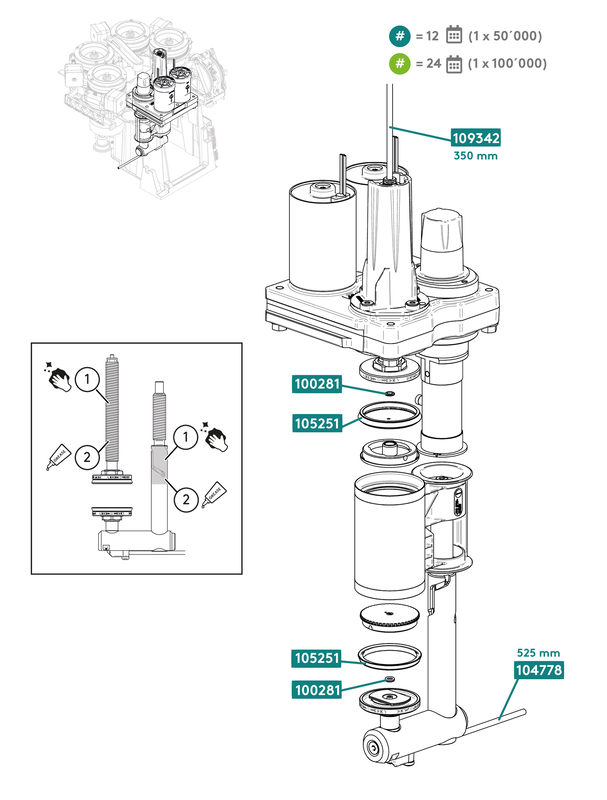

Wir empfehlen, die Gewinde des unteren Kolbens und des oberen Kolbens zu reinigen (1) und zu schmieren (2) (Fett JAX Pyro-plate FGN Art. Nr. 104486 / SAP 8040150057). Wir empfehlen, zu überprüfen, ob die Kolbensiebe verstopft sind. Reinigen oder ersetzen Sie gegebenenfalls die Kolbensiebe. Drehen Sie den Kolbenschutz (3) 1/4 Umdrehung, um ihn auf dem Kolbenkopf (4) zu arretieren. Ziehen Sie den Kolbenkopf (5) mit 8 Nm an. (6) Zum bestellen des Art. Nr. 104778 / SAP 5300104778 verwenden Sie das 1 Meter lange FEP-Rohr Art. Nr. 101169 / SAP EV101169 oder das 50 Meter lange FEP-Rohr Art. Nr. 105491 / SAP EV105491. Schneiden Sie die Rohre auf die richtige Länge zu. (7) Zum bestellen des Art. Nr. 109342 / SAP 5300109342 verwenden Sie das 1 Meter lange FEP-Rohr Art. Nr. 101169 / SAP EV101169 oder das 50 Meter lange FEP-Rohr Art. Nr. 105491 / SAP EV105491. Schneiden Sie die Rohre auf die richtige Länge zu. |
Schmieren Brühmodul
