Brühmodul Service-Kit für Cameo

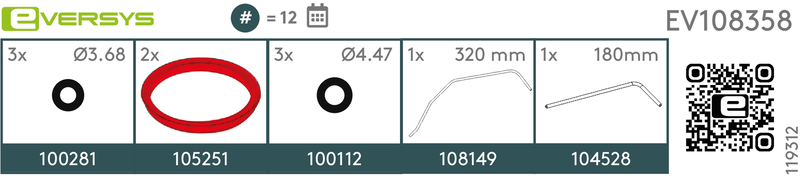

Tabelle 200. Service-Kits für Basismaschinen

Art. Nr.	Beschreibung	EV108358	--
		Standard	Standard
		12 Monate	24 Monate
100281	O-Ring Ø3.68X1.78	x3	-
105251	Kolbendichtung C2 K Profil	x2	-
100112	O-Ring Ø4.47X1.78	x3	-
108149	Rohr Ø4/Ø2 320 mm	x1	-
104528	Rohr Ø4/Ø2 180 mm	x1	-

	Anmerkung

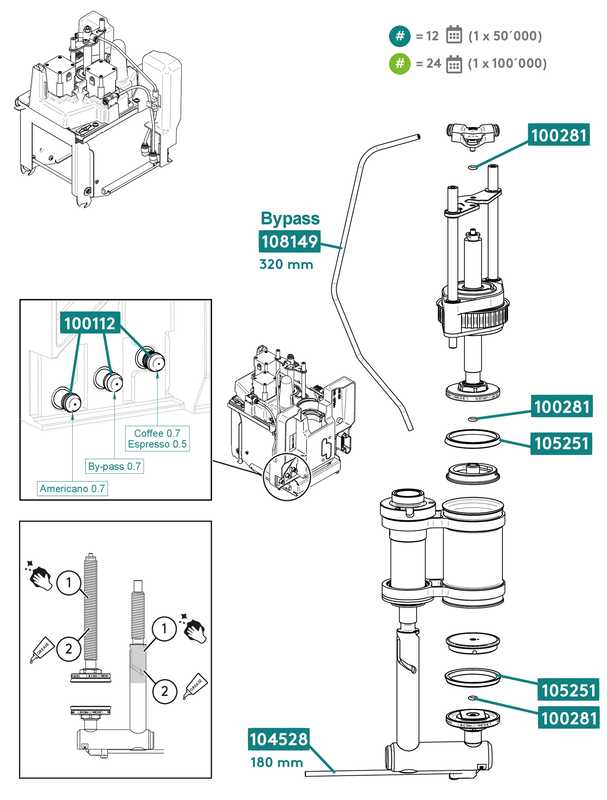

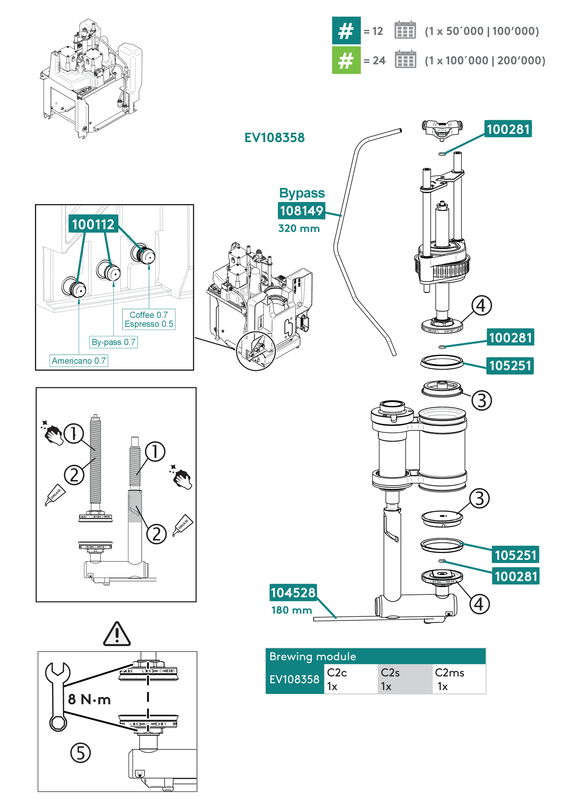

Wir empfehlen, die Gewinde des unteren Kolbens und des oberen Kolbens zu reinigen (1) und zu schmieren (2) (Fett JAX Pyro-plate FGN Art. Nr. 104486 / SAP 8040150057). Drehen Sie den Kolbenschutz (3) 1/4 Umdrehung, um ihn auf dem Kolbenkopf (4) zu arretieren. Ziehen Sie den Kolbenkopf (5) mit 8 Nm an. Wir empfehlen, zu überprüfen, ob die Kolbensiebe verstopft sind. Reinigen oder ersetzen Sie gegebenenfalls die Kolbensiebe. Zum Bestellen von Art. Nr. 104528/ SAP 5300104528 verwenden Sie den 1 Meter langen FEP- Rohr Art. Nr. EV101169/ SAP EV101169 oder den 50 Meter langen FEP- Rohr Art. Nr. 105491 / SAP EV105491. Schneiden Sie die Rohre auf die richtige Länge zu. Zum Bestellen von Art. Nr. 108149/ SAP 5300108149 verwenden Sie den 1 Meter langen FEP- Rohr Art. Nr. EV101169 / SAP EV101169 oder den 50 Meter langen FEP- Rohr Art. Nr. 105491 / SAP EV105491. Schneiden Sie die Rohre auf die richtige Länge zu.

Anmerkung

Wir empfehlen, die Gewinde des unteren Kolbens und des oberen Kolbens zu reinigen (1) und zu schmieren (2) (Fett JAX Pyro-plate FGN Art. Nr. 104486 / SAP 8040150057).

Drehen Sie den Kolbenschutz (3) 1/4 Umdrehung, um ihn auf dem Kolbenkopf (4) zu arretieren. Ziehen Sie den Kolbenkopf (5) mit 8 Nm an.

Wir empfehlen, zu überprüfen, ob die Kolbensiebe verstopft sind. Reinigen oder ersetzen Sie gegebenenfalls die Kolbensiebe.

Zum Bestellen von Art. Nr. 104528/ SAP 5300104528 verwenden Sie den 1 Meter langen FEP- Rohr Art. Nr. EV101169/ SAP EV101169 oder den 50 Meter langen FEP- Rohr Art. Nr. 105491 / SAP EV105491. Schneiden Sie die Rohre auf die richtige Länge zu.

Zum Bestellen von Art. Nr. 108149/ SAP 5300108149 verwenden Sie den 1 Meter langen FEP- Rohr Art. Nr. EV101169 / SAP EV101169 oder den 50 Meter langen FEP- Rohr Art. Nr. 105491 / SAP EV105491. Schneiden Sie die Rohre auf die richtige Länge zu.
