Falls sich eine Legacy-Maschine nach dem Austausch der Rahmen-CPU (MAIOR) oder der Schubladen-CPU (MOCCA) nicht einschalten oder bedienen lässt, überprüfen Sie die integrierten DIP-Schalter.
Eine falsche Positionierung dieser Schalter verhindert die ordnungsgemäße Initialisierung der CPU, wodurch die Maschine betriebsunfähig bleibt.
Die DIP-Schalter (S100) befinden sich bei beiden CPU-Varianten direkt auf der Hauptplatine:
-

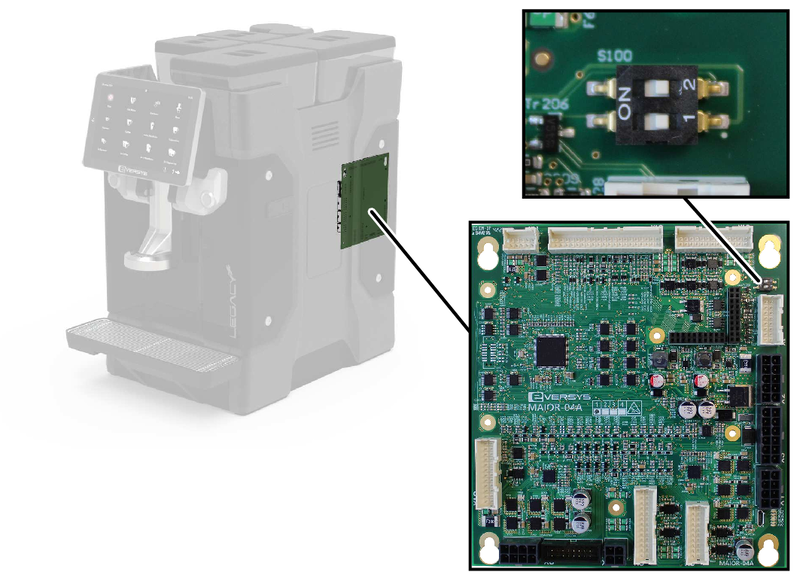

Rahmen-CPU (MAIOR-Platine) Befindet sich im oberen rechten Bereich der Hauptplatine, die im Rahmen montiert ist.
-

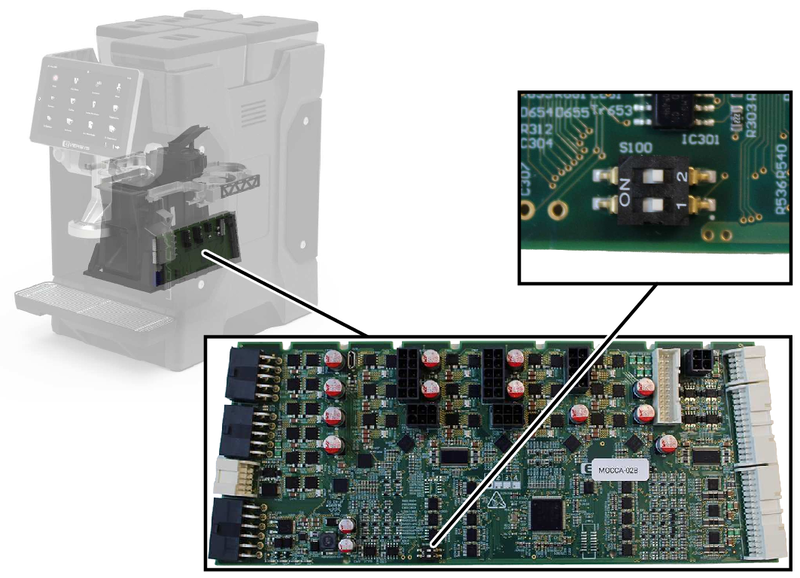

Schubladen-CPU (MOCCA-Platine) Befindet sich entlang der unteren Kante der Platine innerhalb der Schubladeneinheit.
|
|
|

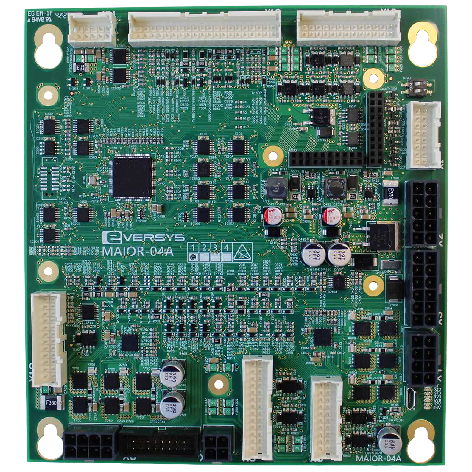

Rahmen-CPU (MAIOR-CPU) |

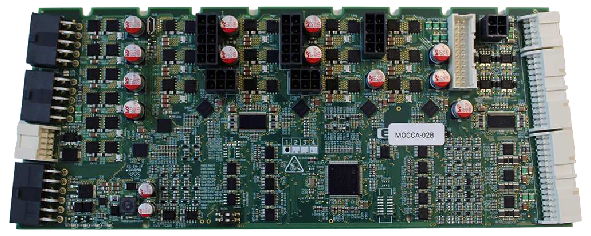

Schubladen-CPU (MOCCA-CPU) |
![[Warnung]](https://knowledgebase.eversys.com/app/assets/paligo/images/warning.png)
|
GEFAHR VON ELEKTRISCHEN SCHÄDEN |
|---|---|
|
Schalten Sie die Maschine immer aus und trennen Sie sie vom Stromnetz, bevor Sie elektronische Komponenten berühren oder verändern. Die Handhabung von Elektronikplatinen kann zu elektrostatischen Entladungen (ESD) oder dauerhaften elektronischen Ausfällen führen. |
-
Lokalisieren Sie den Mikroschalter-Block S100 auf der CPU-Platine. Überprüfen Sie, ob die Kippschalter auf die Position „ON“ (nach links) eingestellt sind.
-
Schieben Sie beide Schalter mit einem feinen, nicht leitenden Werkzeug (z. B. einer Kunststoffsonde oder einem kleinen Schlitzschraubendreher) vorsichtig von „ON“ weg in die Positionen „1“ und „2“ (nach rechts).
-
Korrekte Position (Normalbetrieb): Schalter auf 1 - 2 eingestellt (rechts).
-
Falsche Position (Fehlerzustand): Schalter auf ON eingestellt (links).
-
-
Bauen Sie die Einheit wieder zusammen, stellen Sie die Stromversorgung wieder her und starten Sie die Maschine. Wenn der normale Start fehlschlägt, eskalieren Sie das Problem durch Erstellen eines Tickets beim technischen Support.
