TI-242 Verlängerungskabel für Legacy+ Schublade

TI-242 Verlängerungskabel für Legacy+ Schublade

Beschreibung

Eversys hat ein spezielles Service-Kit (Art. Nr. 120879 / SAP EV120879) auf den Markt gebracht, das den Betrieb der Legacy+-Maschine erleichtern soll, während diese geöffnet ist und das Schubladenmodul entfernt wurde. Dieses Kit umfasst mehrere Kabel und Kabelbäume, um die Verbindung zwischen der Maschine und dem Schubladenmodul aufrechtzuerhalten, was umfassende Diagnosetests und die Fehlerbehebung ermöglicht.

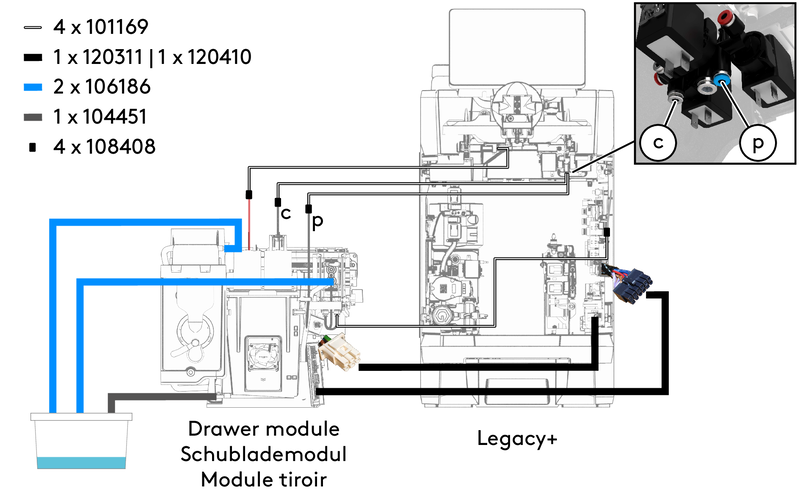

ExtensionCableLegacyDrawer_Generic.ai

Zusammensetzung des Sets

Obligatorische Komponenten

  • 2 x 1.5 Meter | Transparenter FEP-Schlauch Ø 4/2 – Für Kaffee- und Americano-Funktionen.

  • 2 x | Reduzierstück Ø4 – Ø4 – Zum Anschluss der vorgeschriebenen FEP-Schläuche.

  • 1 x 1.5 Meter | Silikonschlauch, grau, Ø 11/7 – Für Entwässerungszwecke.

  • 2 x Legacy-Kabelbaum für Schubladenauszug – Für Datenübertragung und Stromversorgung.

Optionale Komponenten

  • 2 x 1.5 Meter | Transparenter FEP-Schlauch Ø 4/2 – einer für das Milchmodul, einer für das Pulvermodul.

  • 2 x Reduzierstück Ø4 – Ø4 – Zum Anschluss der optionalen FEP-Schläuche.

  • 2 x 2.0 Meters | Silikonschlauch, blau, Ø 9/4 – einer für das Milchmodul, einer für das Pulvermodul.

[Warnung] GEFAHR: VERLETZUNGSGEFAHR ODER STROMSCHLAG

Der Betrieb der Maschine bei geöffneter Bauweise und unter Spannung birgt erhebliche Gefahren durch interne bewegliche Teile und stromführende Hochspannungskreise.

Seien Sie äußerst vorsichtig und beachten Sie die Sicherheitsvorschriften, wenn Sie das Gerät ohne Schubladenmodul betreiben.

Ersatzteile

Diese Ersatzteile sind jetzt im Webshop erhältlich.

Artikel Nummer

Beschreibung

Anwendungsfall


Art. Nr. 120879

SAP EV120879

LEGACY EXTERNES SCHUBLADENMODUL TEST-KIT

Legacy+


Art. Nr. 101169

SAP EV101169

FEP - ROHR TRANS Ø4/2 - 1000MM

-


Art. Nr. 104451

SAP 5300104451

SILIKONSCHLAUCH GRAU Ø11/7 - ROLLE 25M

-


Art. Nr. 106186

SAP 5300106186

SILIKONSCHLAUCH BLAU Ø9/4 - ROLLE 25M

-


Art. Nr. 108408

SAP 9800108408

REDUKTION STECKBAR Ø4 - Ø4 - PVDF

-


Art. Nr. 120311

SAP 5100120311

LEGACY SCHUBLADENVERLÄNGERUNG

Legacy+


Art. Nr. 120410

SAP 5100120410

VERLÄNGERUNG FÜR LEGACY-SCHUBLADE POWER

Legacy+
