TI-227 Neue Montageplatte für SSR-Relais bei der Cameo

PDF herunterladen

TI-227 Neue Montageplatte für SSR-Relais bei der Cameo

Herunterladen

English PDF | PDF Français | PDF Deutsch

Beschreibung

	Wichtig
Wir empfehlen dringend, die vorhandene Platte in folgenden Situation durch die neue zu ersetzen: Beim Austausch eines defekten SSR. Bei der Wartung eines Dampfmoduls, das mit einer älteren Version der Montageplatte ausgestattet ist (insbesondere bei der Option „Power Plus“). Die vorhandenen SSR-Relais können Sie auf der neuen Version der Montageplatte wiederverwenden. Weitere Informationen zur Reinigung der Rückseite des Relais und zur Auftragung von Wärmeleitpaste finden Sie unter TI-207 V2 Halbleiterrelais-Konfiguration.

Wichtig

Wir empfehlen dringend, die vorhandene Platte in folgenden Situation durch die neue zu ersetzen:

Beim Austausch eines defekten SSR.
Bei der Wartung eines Dampfmoduls, das mit einer älteren Version der Montageplatte ausgestattet ist (insbesondere bei der Option „Power Plus“). Die vorhandenen SSR-Relais können Sie auf der neuen Version der Montageplatte wiederverwenden. Weitere Informationen zur Reinigung der Rückseite des Relais und zur Auftragung von Wärmeleitpaste finden Sie unter TI-207 V2 Halbleiterrelais-Konfiguration.

Wir haben die Montageplatte (Art. Nr. 103919 / SAP 6000103919) für SSR-Relais verbessert, um deren Wärmeableitung zu optimieren. Es ist kompatibel mit allen Cameo-Dampfmodulen und allen SSR-Relais (Art. Nr. 114512 / SAP 5100114512).

Die neue Version der Platte wurde bei allen Cameo-Dampfmodulen eingeführt, die seit dem 18. September 2025 hergestellt wurden.

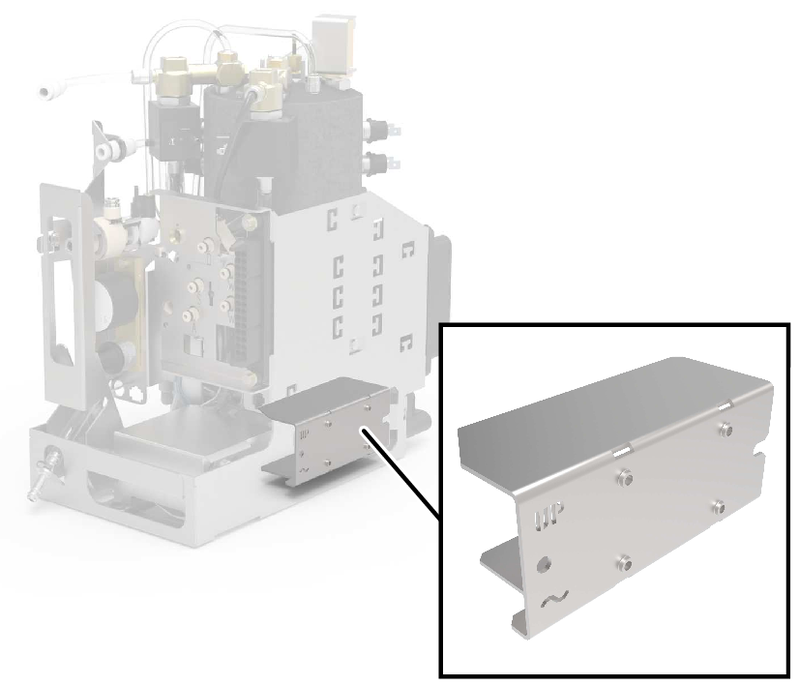

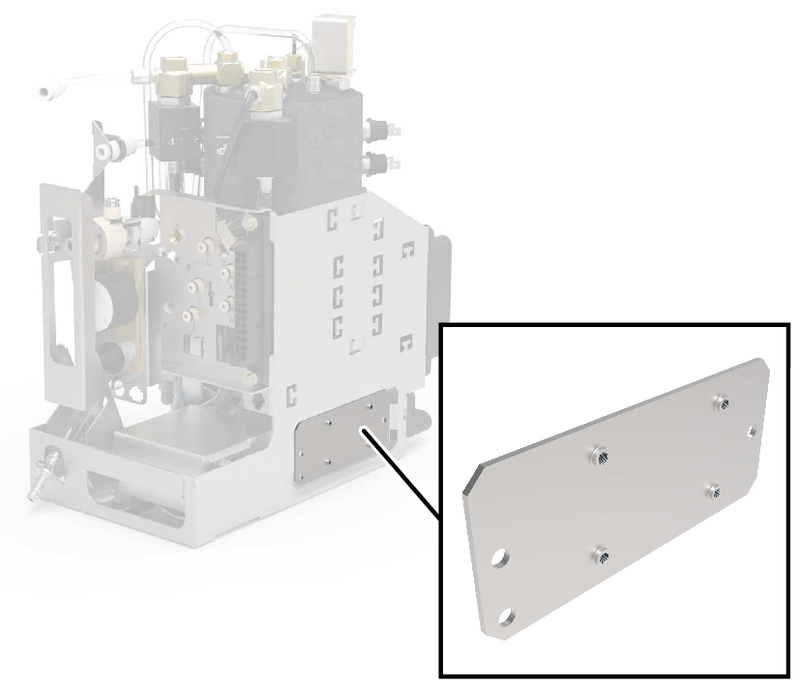

Neue Ausführung	Alte Ausführung

Ersatzteile

Diese Ersatzteile sind jetzt im Webshop erhältlich.

Artikel Nummer	Beschreibung	Anwendungsfall	Bild
Art. Nr. 100122 SAP 9800100122	LINSENSCHRAUBE M4X6 INOX	-
Art. Nr. 103919 SAP 6000103919	KUEHLUNGSBLECH	Cameo

Artikel Nummer

Beschreibung

Anwendungsfall


Art. Nr. 100122

SAP 9800100122

LINSENSCHRAUBE M4X6 INOX

Art. Nr. 103919

SAP 6000103919

KUEHLUNGSBLECH

Cameo
