TI-192 Verteilerplatte für Kaffeesatz an der Légacy

TI-192 Verteilerplatte für Kaffeesatz an der Légacy

Beschreibung

Denken Sie daran, die Verteilerplatte (Art. Nr. 112450) zu entfernen, wenn Sie die Untertischsatzschublade (Art. Nr. 114645) verwenden.

Bei Verwendung der Kaffeesatzschublade (Art. Nr. 111174) sorgt die Verteilerplatte (Art. Nr. 112450) für eine gleichmäßige Verteilung des Kaffeesatzes in der Schublade.

LegacyWithDefPlate.ai
LegacyWithoutDefPlate.ai

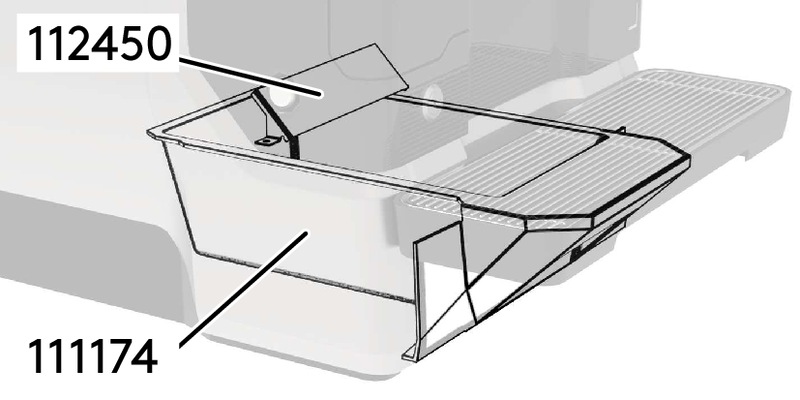

Verteilerplatte + Satzschublade

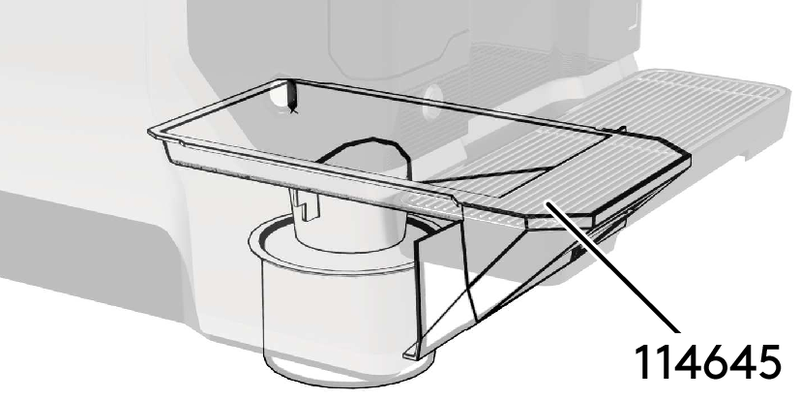

Keine Verteilerplatte + Untertischsatzschublade

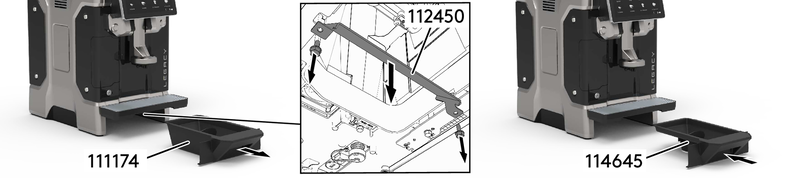

Anleitung

  1. Entfernen Sie die Satzschublade (Art. Nr. 111174).

  2. Entfernen Sie die Schrauben.

  3. Entfernen Sie die Verteilerplatte (Art. Nr. 112450).

  4. Setzen Sie die Untertischsatzschublade (Art. Nr. 114645) ein.

    Rem_LegacyDeflectingPlate.ai
