![[Wichtig]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Wichtig |
|---|---|
|
Update gilt für: alle Module/Maschinen > T-C190644 SN TBA (15.04.2019). Angewandte Teile: Art. Nr. 106851 / SAP EV106851 |
Wir haben ein neues System zur Höhenverstellung des Kaffeeauslaufes entwickelt. Ein Austausch des Systems ist nur erforderlich, wenn die Feder bricht.
![[Anmerkung]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Anmerkung |
|---|---|
|
Füllen Sie für defekte Teile bitte ein RMA-Formular aus. Im Rahmen der Gewährleistung senden wir ein neues System als Ersatz für die alten Teile. Weitere Informationen enthält TI-125 RMA-Aufkleber (Return Material Authorisation). |
Ziehen Sie die Schnellhilfe zu Display öffnen hinzu.
-
Schalten Sie die Maschine aus und öffnen Sie das Display.
-
Trennen Sie das Massekabel und lösen Sie 2 x Schrauben (1), um das System zu entsperren.
-
Entfernen Sie den Schutz (2).
-

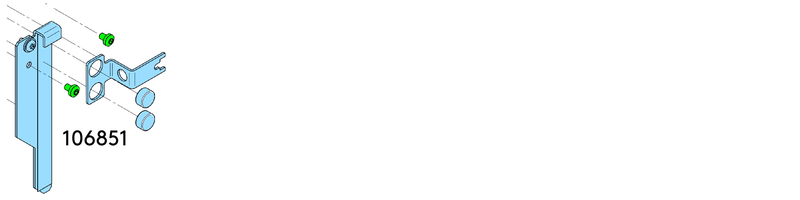

Ersetzen Sie die Teile entsprechend der Abbildung.
Anmerkung ROT: Alte Teile zu entfernen.
GRÜN: Alte Teile für die Aufrüstung aufbewahren.
BLAU: Neue Teile.
-
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
-
Vergessen Sie nicht, das Massekabel wieder anzuschließen.
