TI-031 Führungsrohre mechanisch

Herunterladen

English PDF | PDF Français | PDF Deutsch

Option

	Wichtig
	Änderungen auf E‘line-Werksmaschinen (E’4s, E’4ms, E’6s) B-130217 ab 15.11.13

Um den Weg des Schlauches in die Brüheinheit zu verbessern und Probleme mit der Schlauchlänge zu vermeiden, haben wir eine Schlauchführung an der Vorderseite der Brüheinheit angebracht. Die Fixierplatte verbessert auch den Weg des Schlauches in den Kaffeeauslauf.

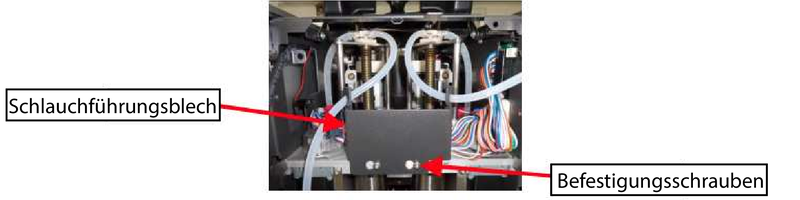

Schlauchführungsblech mit den beiden beigelegten Schrauben auf der Grundplatte befestigen.

Befestigen Sie das Rohr im Inneren des Trägers

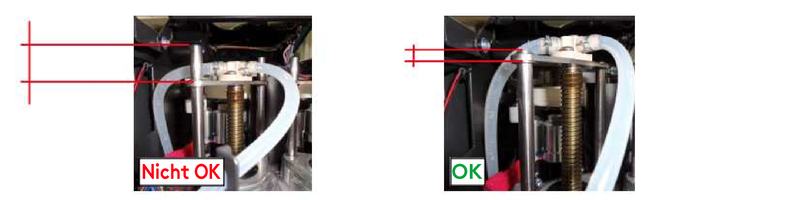

Der Kolben muss in der obersten Position sein
Ersetzen Sie den alten Schlauch durch den neuen, der dem Bausatz beiliegt - Schelle hinzufügen

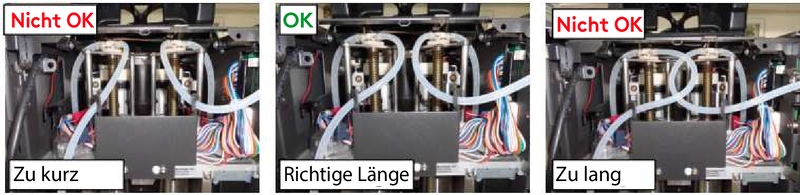

Prüfen Sie die Positionierung der Rohre
