Upgrade Ihrer Cameo mit dem C'choco (Art. Nr. 111183)

Leeren Sie den Kaffeekessel. Weitere Informationen finden Sie unter Entleeren Sie den Cameo Kaffeeboiler.

Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).

Trennen Sie das Gerät vom Stromnetz.

	Wichtig
	Warten Sie 5 Minuten, bis sich der Kondensator entladen hat.

Öffnen Sie das Display.

Entfernen Sie die Frontabdeckung.

Entfernen Sie das Mahlwerk, die Brühgruppe, das Hydraulik- und das Stromversorgungsmodul.

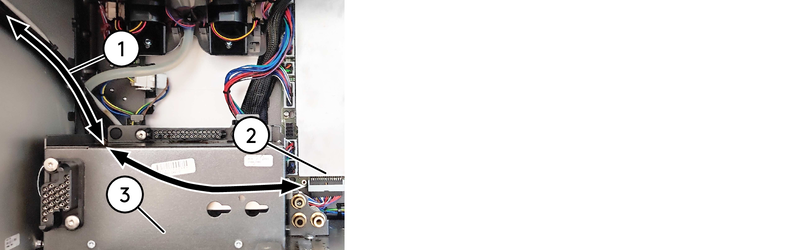

Schließen Sie den mitgelieferten Kabelbaum (1) an den CPU – Anschluss X21 (2) an und verlegen Sie das Kabel hinter dem Netzmodul (3).

Für Maschinen, die vor Februar 2022 hergestellt wurden:

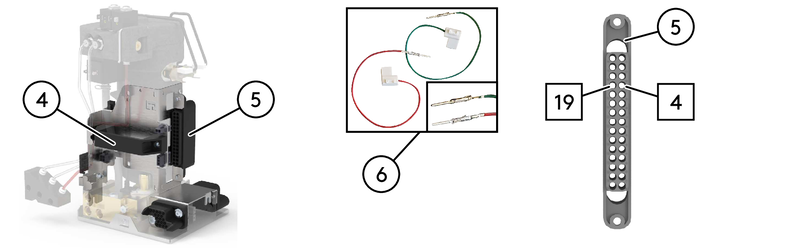

Verbinden Sie die Stifte der im Upgrade-Kit enthaltenen Choco-Stecker (6) mit dem Kabelbaum des Hydraulikmoduls (5). Die Choco-Stecker (6) sind beidseitig verwendbar.

Für Maschinen, die zwischen Februar und Juni 2022 hergestellt wurden:

Entfernen Sie den Griff (4), um Zugang zu den Choco-Steckern (6) zu erhalten.

	Anmerkung

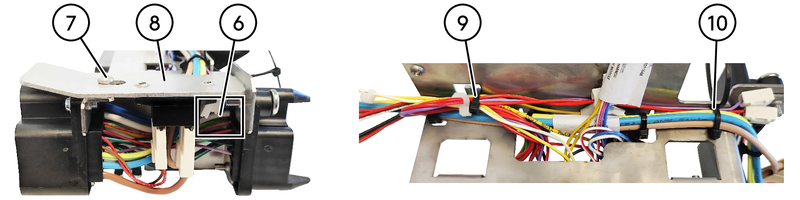

	Die Choco-Stecker (6) befinden sich hinter der Platte (8).

Lösen Sie die Schraube (7), um die Platte (8) zu entfernen.
Schneiden Sie nur die beiden schwarzen Kabelbinder (9) und (10) durch, um die Drähte zu lösen und die Choco-Stecker (6) zu entfernen.
Befestigen Sie die Stromkabel wieder mit einem Kabelbinder (10).
Bringen Sie den Griff vorsichtig in umgekehrter Reihenfolge wieder an.

Für Maschinen, die nach Juni 2022 hergestellt wurden:

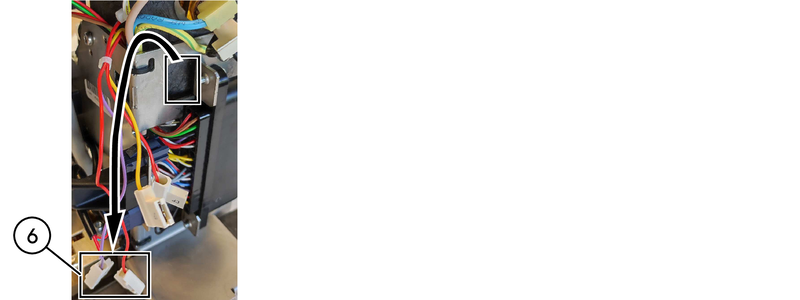

Entfernen Sie die hinter dem Griff des Hydraulikmoduls (4) befindlichen Choco-Stecker (6).

	Anmerkung
	Vergewissern Sie sich, dass die Choco-Stecker (6) frei sind und mit dem Ventil verbunden werden können.

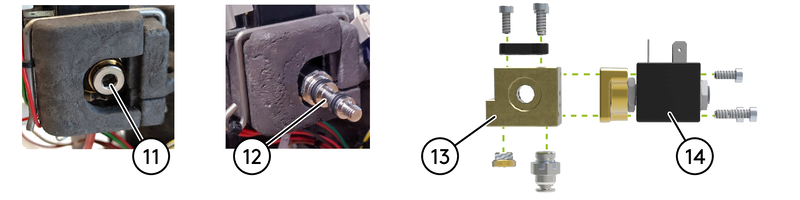

Entfernen Sie die Verschluss-Schraube (11).

Setzen Sie den Banjo-Verschluss ein (12).

Verbinden Sie die zusätzliche Ventilbasis (13) mit dem Magnetventil (14).

Setzen Sie die Baugruppe (13-14) auf den Banjo-Verschluss (13).

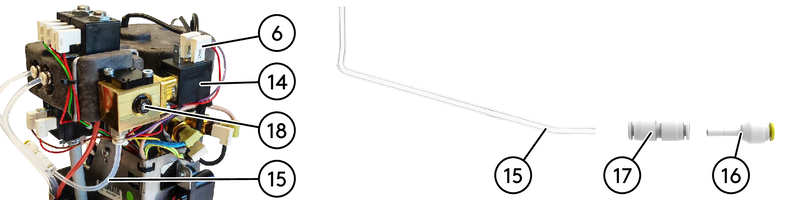

Ziehen Sie die Mutter (18) fest.

Schließen Sie das Magnetventil (14) mit den Choco-Steckern (6) an. Die Choco-Stecker sind beidseitig verwendbar.

Stecken Sie den im Kit enthaltenen Wasserschlauch (15) ein.

Montieren Sie die Choco-Düse (16) mit dem Anschlussstück (17). Schließen Sie sie an den Wasserschlauch (15) an.

Anmerkung

Erwärmen Sie die Schläuche vor dem Biegen, indem Sie den Schlauch zwischen den Fingern reiben.

Achten Sie darauf, die Rohre vorsichtig zu biegen.

	Anmerkung
	Ab Juli 2022 wird an C’choco ein neuer Hydraulikclip verwendet. Weitere Informationen finden Sie unter TI-171 Integrierte Düse im Hydraulikclip an Choco-Modulen.

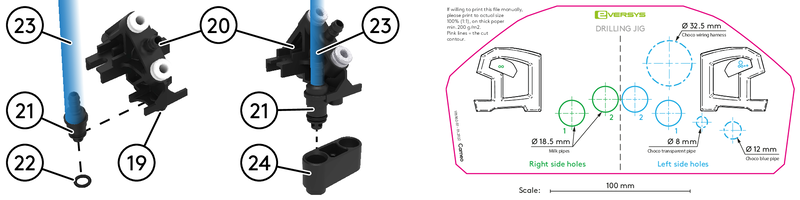

Wenn der Einsatz nicht in den KPL-Block (19) gedrückt ist

Ersetzen Sie ihn durch den KPL-Block (20) aus dem Kit.

Setzen Sie den Choco-Auslaufverbinder (21) mit dem O-Ring (22) zusammen.

Verbinden Sie den Choco-Auslaufverbinder (21) mit dem blauen Schlauch (23).

Stecken Sie den Choco-Auslaufverbinder (21) mit dem blauen Schlauch an der Seite des KPL-Blocks (20) ein.

Stecken Sie den Choco-Auslaufverbinder (21) in den Choco-Auslauf KPL (24).

Messen und markieren Sie die Mitte der zukünftigen Bohrung(en) oder verwenden Sie die Eversys Bohrschablone für Eversys Zubehör.

( Hier herunterladen)

Führen Sie den blauen Choco-Schlauch (23) von der Cameo zum auf der Bohrschablone angegebenen Loch.

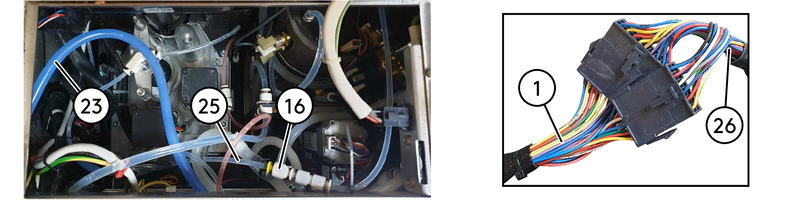

Verbinden Sie den transparenten Schlauch (25) mit der Choco-Düse (16).

Verbinden Sie den C'choco-Kabelbaum (26) mit dem Cameo-Kabelbaum (1).

	Anmerkung
	Befestigen Sie den Kabelbaum entlang der Oberseite des Chassis, um zu vermeiden, dass Teile beim Bewegen beschädigt werden (z. B. der obere Kolben der Brühgruppe) oder die elektrische Verbindung unterbrochen wird.

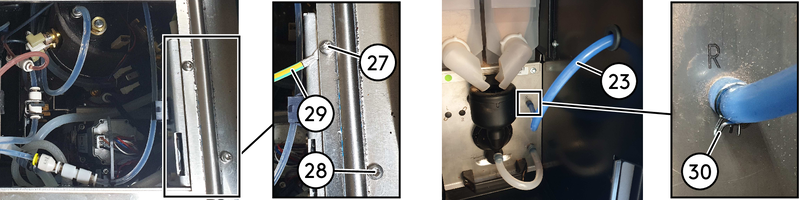

Entfernen Sie die Schraube (27).

Lockern Sie die Schraube (28).

Legen Sie das Erdungskabel (29) [aus dem C'choco-Kabelbaum (26)] zwischen die beiden Platten.

Ziehen Sie beide Schrauben (27) und (28) fest.

Bringen Sie das Choco-Modul näher an die Cameo heran und lassen Sie dabei 5 cm Platz zwischen ihnen.

Öffnen Sie die Tür des Choco-Moduls.

Verbinden Sie die blaue Schlauch (23) mit dem Eingang (R) des Choco-Moduls.

Verwenden Sie die Klemme (30), um die Leitung zu fixieren.

	Wichtig
	Achten Sie darauf, dass der blaue Schlauch nicht zwischen den Maschinen eingeklemmt wird. Ziehen Sie den Schlauch von einer Seite, dann von der anderen.

Stellen Sie das Choco-Modul neben die Cameo und installieren Sie die Kupplungen.

	Wichtig
	Die Installation der Kupplungen am C'choco ist obligatorisch. Weitere Informationen finden Sie unter TI-169 Verbindungen für Cameo Zubehör.

Setzen Sie alle Module und die Frontplatte wieder an ihre ursprüngliche Position ein.

Schließen Sie das Display.

Schließen Sie die Maschine an das Stromnetz an.

Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)

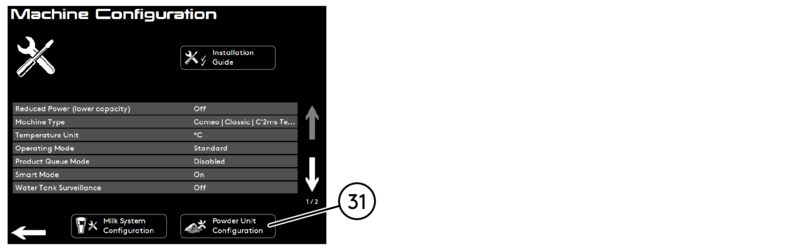

Befolgen Sie die Anweisungen zur Pulvermodul-Konfiguration (31) , um das Choco-Modul vor dem Gebrauch zu kalibrieren.

Schließen und verriegeln Sie die Tür des Choco-Moduls.
