Umbau Ihres C'choco- oder E'choco mit neuem Motor und Kabelbaum

Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).

Trennen Sie das Gerät vom Stromnetz.

C'choco:

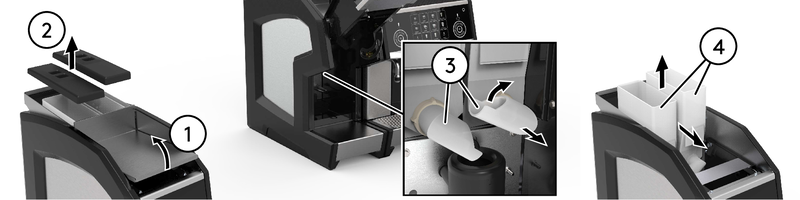

1. Entfernen Sie die obere Platte (1) und die Pulverbehälterdeckel (2).

2. Drehen Sie die Pulverschächte (3) nach oben.

3. Ziehen Sie an den Behältern (4) und heben Sie sie an, um sie zu entfernen.

   	Anmerkung
   	Bewahren Sie diese unbedingt in einer trockenen Umgebung auf.



4. Öffnen Sie die Tür.

5. Ziehen Sie die Auffangschale (5) heraus.

6. Entriegeln und entfernen Sie das Choco-Modul (6) mit einem Schlitzschraubendreher.



E'choco:

1. Öffnen Sie die Tür.

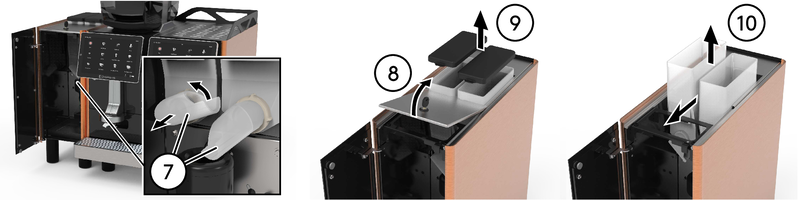

2. Drehen Sie die Pulverschächte (7) nach oben.

3. Entfernen Sie die obere Platte (8) und die Pulverbehälterdeckel (9).

4. Ziehen Sie an den Behältern (10) und heben Sie sie an, um sie zu entfernen.

   	Anmerkung
   	Bewahren Sie diese unbedingt in einer trockenen Umgebung auf.

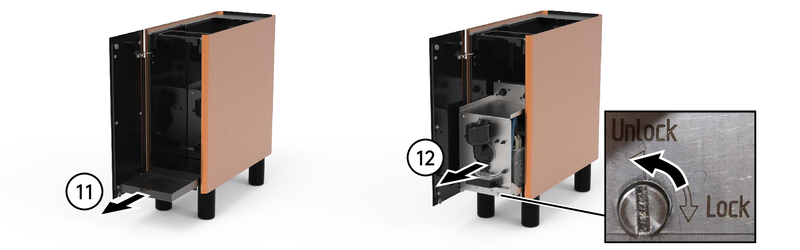

5. Nehmen Sie die Auffangschale (11) heraus.

6. Entriegeln und entfernen Sie das Choco-Modul (12) mit einem Schlitzschraubendreher

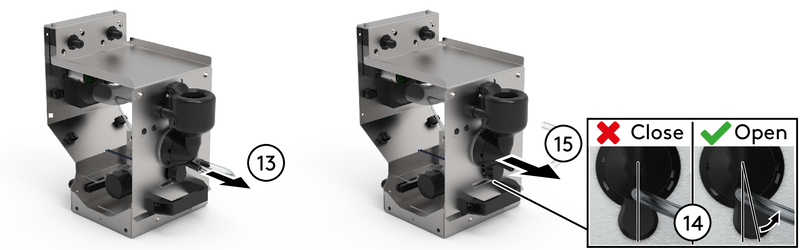

Ziehen Sie das FEP-Rohr (13) ab.

Drehen Sie den Griff nach oben (gegen den Uhrzeigersinn) (14), um den Mixer (15) zu entriegeln.

Entfernen Sie den Mixer (15).

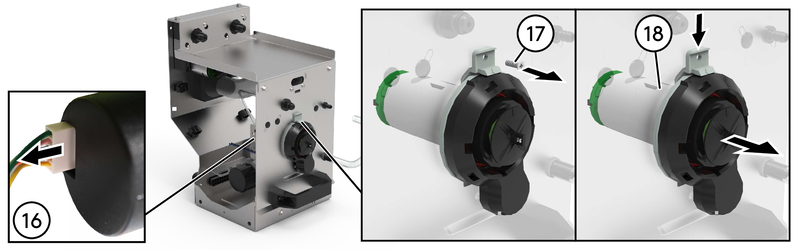

Trennen Sie den Stecker des Motors (16).

Entfernen Sie die Schraube (17).

Entfernen Sie den Motor (18).

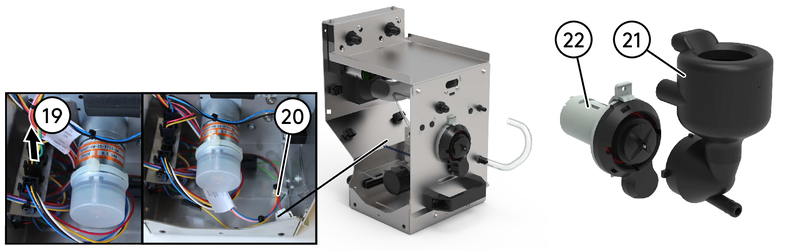

Steckverbinder (19) abziehen.

Legen Sie den Kabelbaum (20) an der Unterseite des Choco-Modul entlang.

Nehmen Sie den neuen Mixer (21) vom neuen Motor (22) ab.

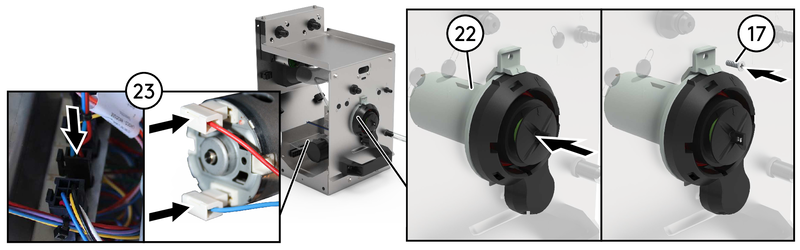

Installieren Sie den Motor (22).

Die Schraube (17) festziehen.

Schließen Sie den neuen Kabelbaum (23) an.

	Wichtig
	Stellen Sie sicher, dass die Anschlüsse richtig positioniert sind (rot oben und blau unten).

Stellen Sie den Mixer (21) wieder in seine ursprüngliche Position.

Verriegeln Sie den Griff (24), um den Mischer (21) zu verriegeln.

Stecken Sie den Schlauch (13) ein.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Schließen Sie das Gerät an das Stromnetz an.

Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)

Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.

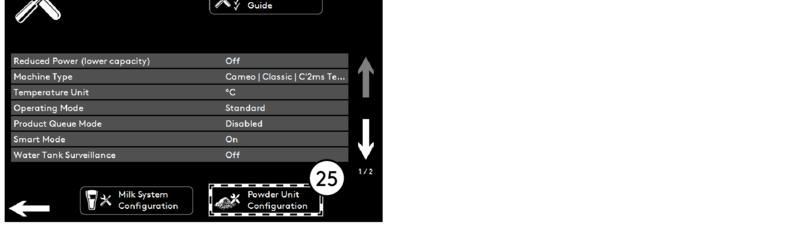

Führen Sie eine Kalibrierung des Pulvermoduls durch (25). Rufen Sie Menü > Maschinenkonfiguration > Pulvermodul-Konfiguration auf.

Stellen Sie ein Pulver-Produkt her, um die Maschine auf Undichtigkeiten zu prüfen.

Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.
