Rüsten Sie Ihre Enigma E’4 oder Shotmaster mit der automatisch einstellbaren Americano-Temperatur (Art. Nr. 116570)

Leeren Sie den Kaffeekessel. Weitere Informationen finden Sie unter Entleeren Sie den E'line | Enigma Kaffeeboiler.

Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).

Trennen Sie das Gerät vom Stromnetz.

	Wichtig
	Warten Sie 5 Minuten, bis sich der Kondensator entladen hat.

Entfernen Sie das Hydraulikmodul.

Wenn die Option Manuell einstellbare Americano-Temperatur installiert ist:

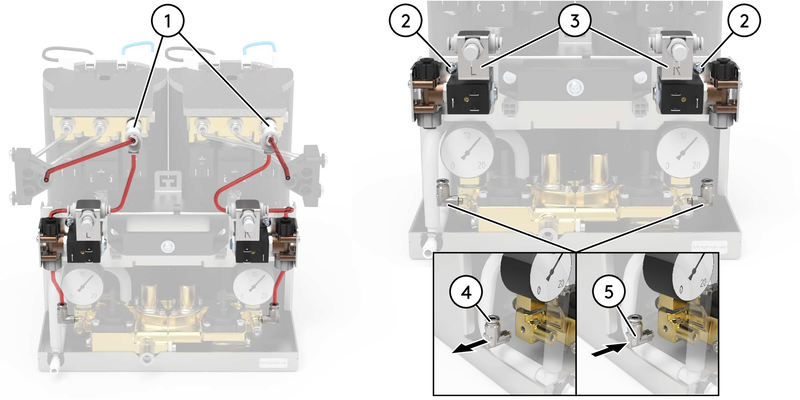

1. Ziehen Sie die roten Americano-Rohre ab.

2. Entfernen Sie die T-Stücke (1).

3. Entfernen Sie die Schrauben (2).

4. Entfernen Sie die Ventilblöcke (3).

5. Entfernen Sie die abgewinkelten Anschlüsse (4).

6. Den im Satz enthaltenen Winkelanschluss (5) festziehen.

7. Stellen Sie sicher, dass der O-Ring auf jedem Anschluss vorhanden ist. Fetten Sie die O-Ringe mit Molykote (Art. Nr. 101180 / SAP 8040150056), um Undichtigkeiten zu vermeiden.

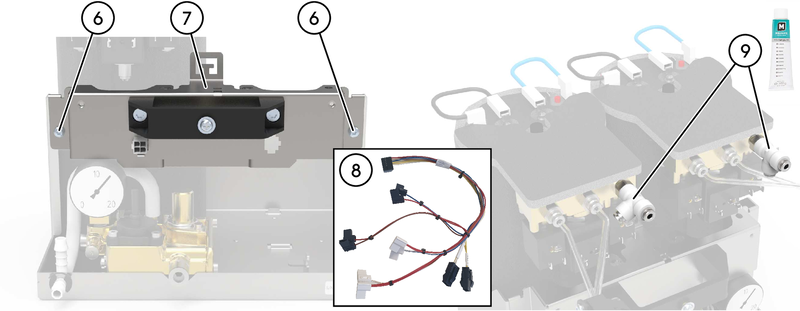

Entfernen Sie die Schrauben (6).

Demontieren Sie den Griff (7) aus seiner Position.

Kabelbinder des Kabelbaums entfernen.

Installieren (oder ersetzen, falls vorhanden) Sie den im Kit enthaltenen Kabelbaum (8) (Art. Nr. 108872 / SAP 7300108872).

Befestigen Sie die Kabelbäume mit Kabelbindern.

	Anmerkung
	Lassen Sie die Anschlüsse der Ventile und Sensoren unten am Dampfmodul. Lassen Sie den Hauptstecker oberhalb des Griffs.

Die Montage des Handgriffs (7) erfolgt in umgekehrter Reihenfolge.

Montieren Sie das im Kit enthaltene Anschlussstück (9). Vergewissern Sie sich, dass der O-Ring an jedem Anschluss vorhanden ist. Fetten Sie den O-Ring mit Molykote (Art. Nr. 101180 / SAP 8040150056), um Undichtigkeiten zu vermeiden.

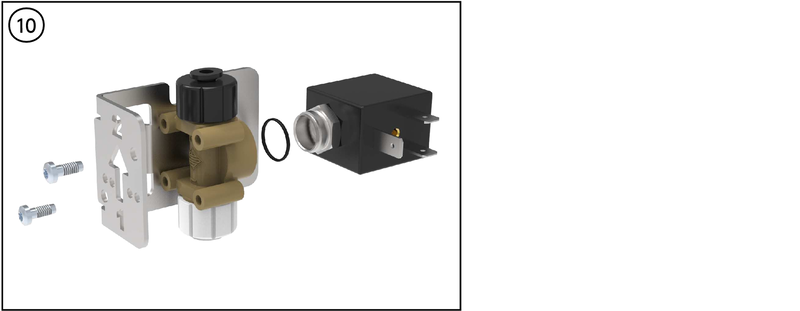

Montieren Sie den Ventilblock (10) mit den im Kit enthaltenen Teilen. Fetten Sie die O-Ringe mit Molykote (Art. Nr. 101180 / SAP 8040150056), um Undichtigkeiten zu vermeiden.

Wiederholen Sie diese Vorgänge für den zweiten Ventilblock.

Montieren Sie die Ventilblöcke (10). Verwenden Sie die im Kit enthaltenen M4x6-Schrauben (11).

Stecken Sie die im Kit enthaltenen Rohre ein.

	Anmerkung

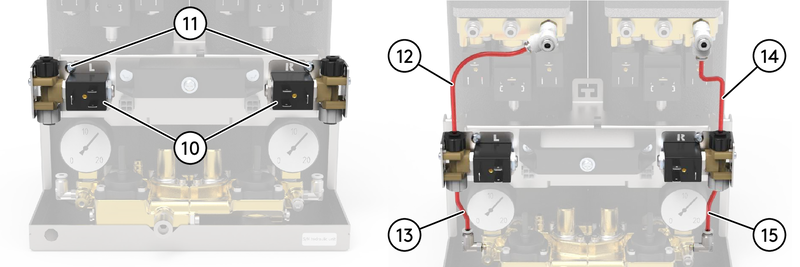

	Linke Seite: Rohr (12): 140 mm rot Rohr (13): 85 mm rot Rechte Seite: Rohr (14): 150 mm rot Rohr (15): 260 mm rot

Montieren Sie die Rohre und das T-Anschlussstück mit dem Sensor (16).

	Anmerkung
	Linke Seite: Rohr (17): 75 mm rot Rohr (18): 35 mm rot Rechte Seite: Rohr (19): 35 mm rot Rohr (20): 50 mm rot

Stecken Sie die beiden Ventilblöcke (16, 17, 18, 19 und 20) auf das entsprechende T-Stück (9).

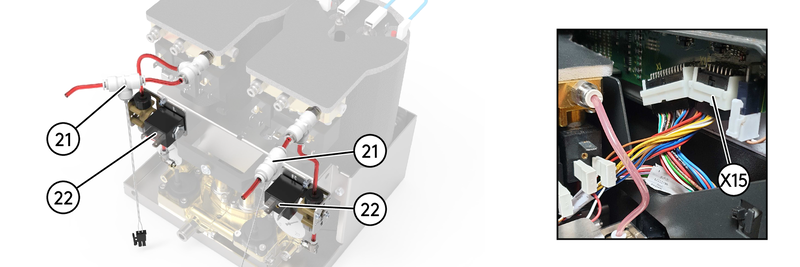

Schließen Sie die Sensoren (21) und die Ventile (22) an. Schneiden Sie die Kabelbinder bei Bedarf durch, um eine ausreichende Länge zu erhalten.

	Anmerkung
	Schwarze Stecker für die linke Seite. Weiße Stecker für die rechte Seite. Sensoren (21): Linke Seite: Gelbe Kabel Rechte Seite: Weiße Kabel Einstellbarer Americano (22): Linke Seite: Blaues und rotes Kabel Rechte Seite: Blaue/weiße und 2 x rote Kabel Choco (nicht angezeigt): Linke Seite: Braunes und rotes Kabel Rechte Seite: Braune/weiße und 2 x rote Kabel

Bringen Sie das Hydraulikmodul wieder in seine ursprüngliche Position.

Schließen Sie den (zuvor installierten) Kabelbaum an den CPU-Anschluss X15 an.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Schließen Sie die Maschine an das Stromnetz an.

Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)

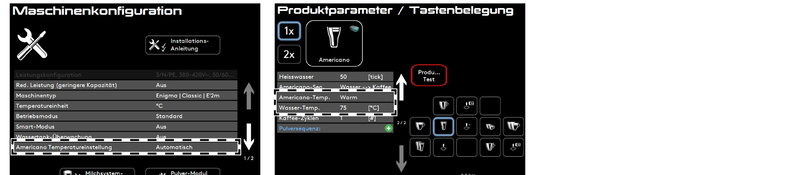

Stellen Sie den Wert für die Einstellung der Americano-Temperatur auf Auto. Gehen Sie zu Menü > Maschinenkonfiguration > Seite 1.

Führen Sie eine Kalibrierung durch. Gehen Sie ins Menü > Maschinenunterhalt > Servicefunktionen > Americano Temp.-Kalibrierung.

Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.

Stellen Sie die Temperatur für Americano-Produkte ein. Gehen Sie ins Menü > Produkte und Tasten > zum Einstellen der Americano Temp und die Wasser Temp.
