![[Anmerkung]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Anmerkung |
|---|---|
|
Erwärmen Sie Rohre vor dem Biegen, indem Sie das Rohr zwischen den Fingern reiben. Achten Sie darauf, die Rohre vorsichtig zu biegen. Wenn sie zu stark und ohne vorherige Erwärmung gebogen werden, besteht mittel- bis langfristig die Gefahr von Undichtigkeiten. Die CPU erkennt das Upgrade automatisch nach dem Neustart der Maschine. Nach der Aktualisierung wird beim ersten Start des Geräts eine Meldung angezeigt, in der Sie aufgefordert werden, die Aktualisierung zu bestätigen. Weitere Informationen finden Sie unter PI-16 V1 Automatisch einstellbare Americano-Temperatur auf der Cameo und TI-188 V2 Cameo Multifunktions-Hydraulikblock. |
-
Öffnen Sie das Display.
-
Entfernen Sie die Frontabdeckung.
-
Leeren Sie den Kaffeekessel. Weitere Informationen finden Sie unter Entleeren Sie den Cameo Kaffeeboiler.
-
Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).
-
Trennen Sie das Gerät vom Stromnetz.
![[Wichtig]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
Wichtig Warten Sie 5 Minuten, bis sich der Kondensator entladen hat.
-
Entfernen Sie das Dampf- und das Hydraulikmodul.
-
Wenn V1 C'choco installiert ist:
-
Entfernen Sie die C'choco V1-Baugruppe (1). Bewahren Sie die Teile zur späteren Verwendung auf oder recyceln Sie sie entsprechend den örtlichen Vorschriften.
-
Wenn Sie weiterhin die choco-Option auf Ihrer Maschine verwenden, bestellen Sie bitte das V2 C'choco Upgrade Kit (Art. Nr. 111183 / SAP EV111183). Weitere Informationen finden Sie unter PI-38 C'choco-Upgrade-Kit für Cameo.
-
Wenn Sie die Choco-Option nicht mehr verwenden, installieren Sie die Verschluss-Schraube (2) (Art. Nr. 111343 / SAP 9800101343).
-
-
Wenn der V1-Multifunktionshydraulikblock installiert ist.
-

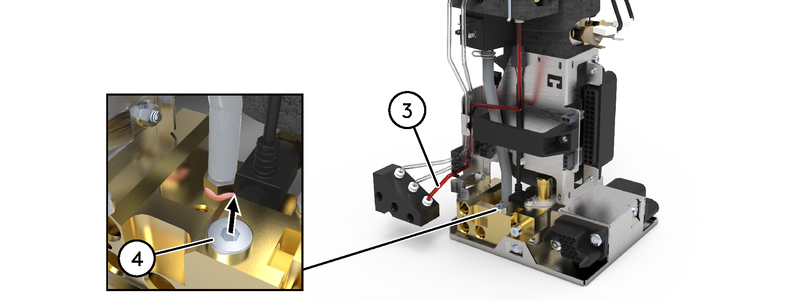

Entfernen Sie den Schlauch (3). Recyceln Sie ihn gemäß den örtlichen Vorschriften.
-
Entfernen Sie die Verschluss-Schraube (4). Bewahren Sie die Teile zur späteren Verwendung auf oder recyceln Sie sie entsprechend den örtlichen Vorschriften.
-

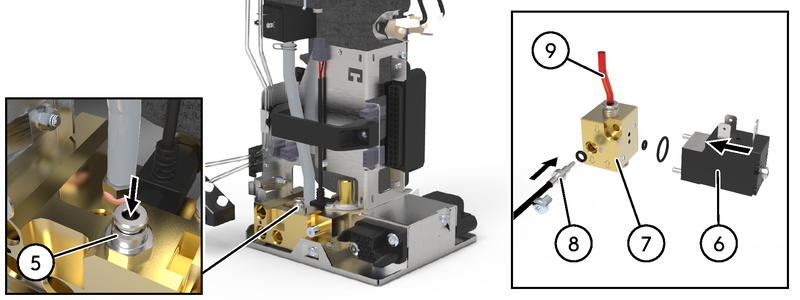

Montieren Sie das im Bausatz enthaltene Anschlussstück (5).
-
Montieren Sie den Ventilsockel (6) mit dem Magnetventil (7) und dem im Bausatz enthaltenen Sensor (8). Fetten Sie die O-Ringe mit Molykote (Art. Nr. 101180 / SAP 8040150056) um Undichtigkeiten zu vermeiden.
-
Stecken Sie den Schlauch (9) in die Baugruppe (6, 7 und 8).
-
-
Wenn der V2-Multifunktionshydraulikblock installiert ist.
-

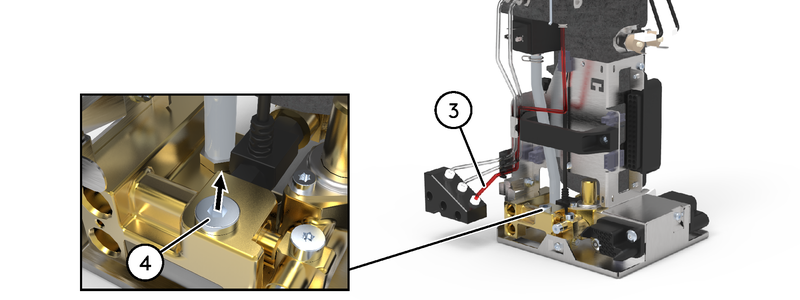

Entfernen Sie den Schlauch (3). Recyceln Sie ihn gemäß den örtlichen Vorschriften.
-
Entfernen Sie die Verschluss-Schraube (4). Bewahren Sie die Teile zur späteren Verwendung auf oder recyceln Sie sie entsprechend den örtlichen Vorschriften.
-

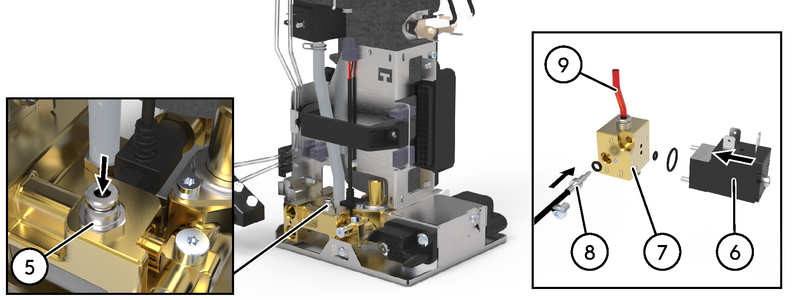

Montieren Sie das im Bausatz enthaltene Anschlussstück (5).
-
Montieren Sie den Ventilsockel (6) mit dem Magnetventil (7) und dem im Bausatz enthaltenen Sensor (8). Fetten Sie die O-Ringe mit Molykote (Art. Nr. 101180 / SAP 8040150056) um Undichtigkeiten zu vermeiden.
-
Stecken Sie den Schlauch (9) in die Baugruppe (6, 7 und 8).
-
-

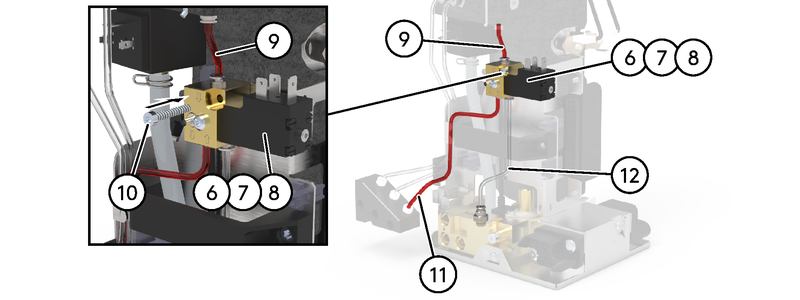

Montieren Sie die Baugruppe (6, 7, 8 und 9) mit der im Lieferumfang enthaltenen Schraube (10).
Anmerkung Um die Installation zu erleichtern, schließen Sie den Schlauch (9) an das Hydraulikmodul an, wenn Sie die Baugruppe (6, 7 und 8) installieren.
-
Stecken Sie die Schläuche (11) und (12) aus dem Bausatz ein.
-

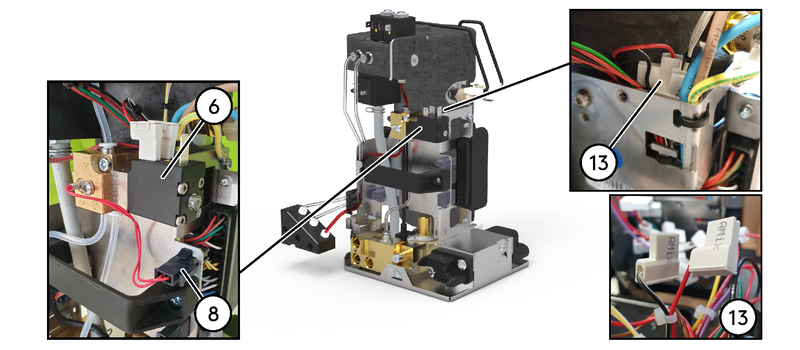

Schließen Sie den Sensor (8) an das Hydraulikmodul an.
-
Schließen Sie das Ventil (6) über die hinter der Platte verborgenen Anschlüsse (13) an das Hydraulikmodul an.
Anmerkung Verwenden Sie die Steckverbinder mit der Aufschrift AMix.
-
Bringen Sie das Hydraulikmodul wieder in seine ursprüngliche Position.
-
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
-
Schließen Sie die Maschine an das Stromnetz an.
-
Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)
-
Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.
-
Führen Sie eine Americano-Temperaturkalibrierung durch. Gehen Sie ins Menü > Maschinenunterhalt > Servicefunktionen > Americano Temp.-Kalibrierung.
-
Stellen Sie ein Americano-Produkt her.
-
Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.
