![[Anmerkung]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Anmerkung |
|---|---|
|
Die Anleitung zeigt eine E’4m x-wide und beinhaltet das Verfahren der Rahmenanpassung und die Nachrüstung mit dem Pitcher Rinser. Weitere Informationen über die große Tropfschale und zu bestellende Ersatzteile finden Sie unter PI-34 Große Tropfschale mit oder ohne Pitcher Rinser für Enigma und Shotmaster. |
-
Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).
-
Trennen Sie das Gerät vom Stromnetz.
![[Wichtig]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
Wichtig Trennen Sie das Gerät vom Netz, schalten Sie es aus und warten Sie 5 Minuten, bis sich der Kondensator entladen hat.
-

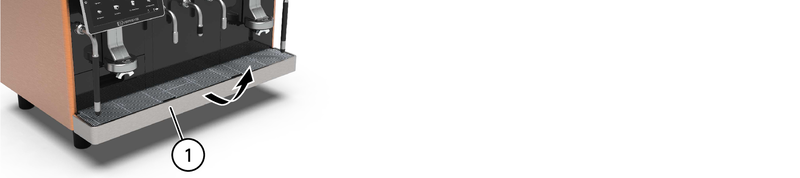

Entfernen Sie die Tropfschale (1).
-

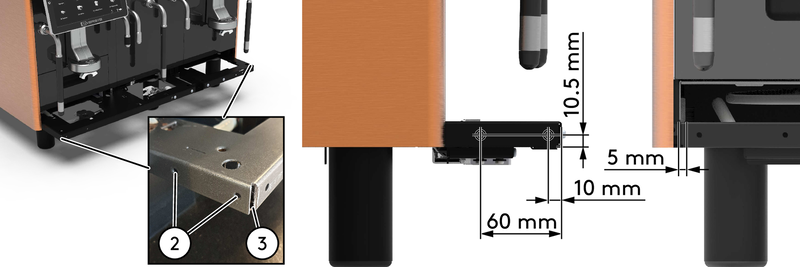

Wenn der Rahmen nicht über die Löcher (2) und den Ausschnitt (3) auf jeder Seite des Chassis verfügt:
-
Bohren Sie 4 Löcher mit ø 5 mm (2). Klicken Sie hier, um die Bohrschablone herunterzuladen.
-
Fräsen Sie auf jeder Seite des Rahmens 5 mm ab.
-
-
Tragen Sie Rostschutzfarbe oder -beschichtung auf die Ausschnitte auf.
-

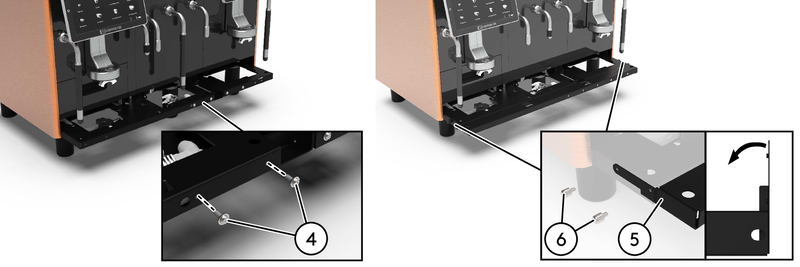

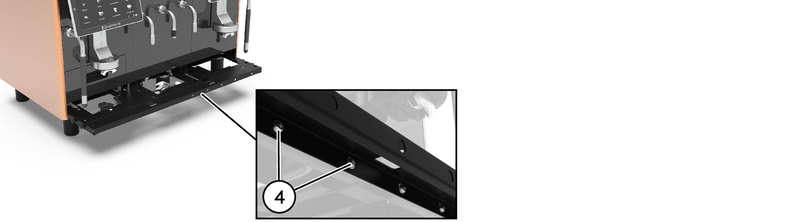

Bei E’6 oder Shotmaster pro entfernen Sie die Schrauben(4). Bewahren Sie sie zur späteren Verwendung auf.
-
Setzen Sie die Chassis-Verstärkung (5) ein.
-
Fixieren Sie die Position mit den 4 Rändelschrauben (6).
Anmerkung Bei E'4 x-wide, E'6 und Shotmaster pro die rechte Platte der Chassisverstärkung (5) leicht biegen, um das Einsetzen in die Maschine zu erleichtern.
-
Bei E’6 oder Shotmaster pro ziehen Sie die zuvor entfernten Schrauben (4) fest.
-
Wenn Sie eine Tropfschale mit Pitcher Rinser installieren:
-
Schließen Sie die Wasserleitungen.
-

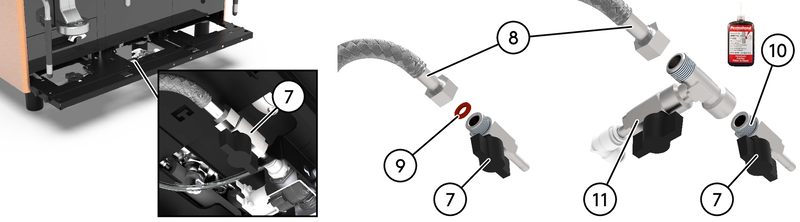

Ziehen Sie den Wassereinlasshahn (7) von der Maschine ab.
-
Entfernen Sie den Wasser-Geflechtschlauch (8) vom Wassereinlasshahn (7).
-
Bei Maschinen, die vor Januar 2021 hergestellt wurden, muss der O-Ring (9) ausgetauscht werden. O-Ring ( Art. Nr. 101474 / SAP 5300101474) ist im Webshop erhältlich.
-
Trocknen Sie das Gewinde des Wasserhahns (10) ab und tragen Sie Permabond auf. Permabond-Tuben ( Art. Nr. 104920 / SAP 8000104920) sind im Webshop erhältlich. Sie können auch Teflonband verwenden.
-
Montieren Sie das Upgrade-Kit (11) am Wassereinlasshahn (7).
-
Verbinden Sie den Wasser-Geflechtschlauch (8) mit dem Upgrade-Kit (11).
-
-

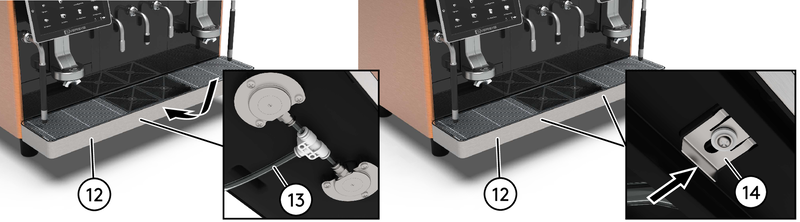

Setzen Sie die große Tropfschale (12) ein.
Anmerkung Achten Sie beim Einbau der Tropfschale mit Pitcher Rinser darauf, dass der Schlauch (13) nicht eingeklemmt wird.
-
Fixieren Sie die große Tropfschale (12) mit den Verriegelungslaschen (14).
Anmerkung E'2 und Shotmaster: 1 Verriegelungslasche
E'4 x-wide und Shotmaster pro: 2 Verriegelungslaschen
-

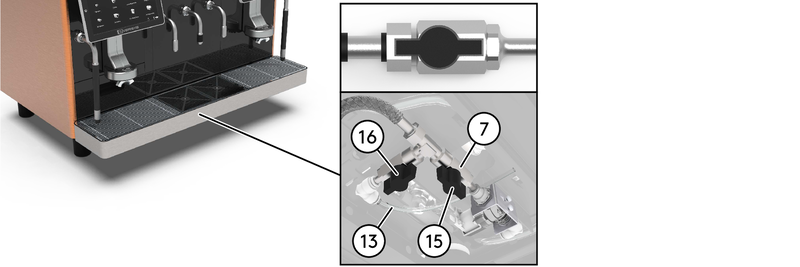

Wenn Sie eine Tropfschale mit Pitcher Rinser installieren:
-
Schalten Sie die Maschine am Hauptschalter ein.
-
Stellen Sie sicher, dass keine Lecks vorhanden sind.
