Ersetzen Sie die Toradex-Platine an E’line-Displays

Achtung

Symbol_ESD.ai Vorsicht beim Umgang mit Geräten, die empfindlich auf statische Elektrizität reagieren (ESD).

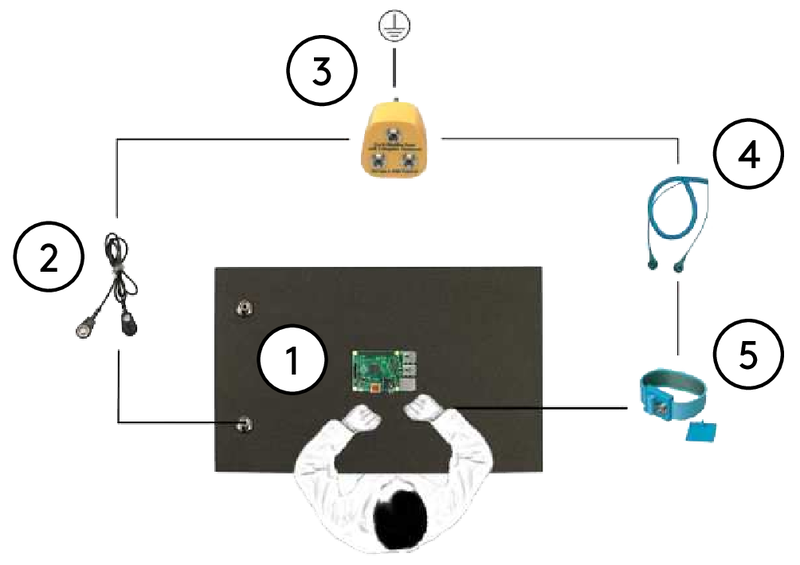

Diese Abbildung zeigt die grundlegende Gestaltung eines ESD-sicheren Arbeitsplatzes:

	Anmerkung
	Die Auswechselung der Toradex-Platine betrifft nur Displays ab dem Herstellungsdatum Juni 2017 (S/N 18001). Eine Auswechselung an einem Display mit früherem Herstellungsdatum kann zu Störungen führen (z. B. Funktionsverlust des Touchscreen).

Trennen Sie das Gerät vom Stromnetz.

	Wichtig
	Warten Sie 5 Minuten, bis sich der Kondensator entladen hat.

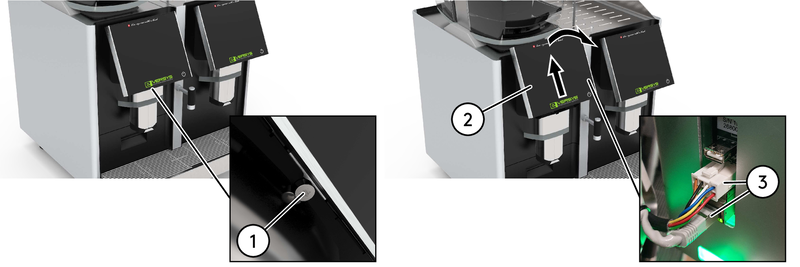

Lockern Sie die Schraube (1), um das Display zu entsperren.
Heben Sie das Display (2) an.
Trennen Sie alle Verbindungen (3) (z. B Ethernet-Kabel).
Legen Sie das Display auf eine saubere Oberfläche (mit Schaumstoff oder einem weichen Tuch geschützt), um Kratzer am Bildschirm zu vermeiden.

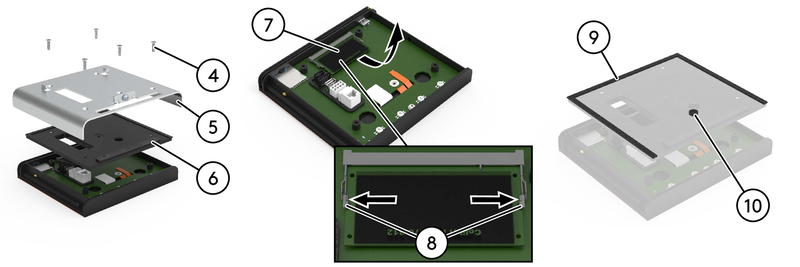

Entfernen Sie die 5 Schrauben (4).
Entfernen Sie die 2 Abdeckungen (5) und (6).
Entfernen Sie die Toradex-Platine (7), indem Sie die 2 Clips (8) zur Seite schieben und die Platine (7) anheben.

Setzen Sie die neue Toradex-Platine ein.

	Wichtig
	Achten Sie darauf, die Karte richtig einzusetzen, bevor Sie zum Verriegeln Druck darauf ausüben. Anderenfalls kann die Platine beschädigt werden.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

	Wichtig
	Achten Sie darauf, die abdichtenden Schaumstoffteile (9) und (10) nicht zu beschädigen. Sie müssen richtig an der Display-Platine sitzen, um Wasserschäden zu vermeiden.
