![[Wichtig]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Wichtig |
|---|---|
|
Machen Sie Fotos von allen elektrischen und hydraulischen Verbindungen, bevor Sie an den Modulen arbeiten. |
-
Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).
-
Trennen Sie das Gerät vom Stromnetz.
Wichtig Warten Sie 5 Minuten, bis sich der Kondensator entladen hat.
-
Öffnen Sie das Display.
-
Entfernen Sie die Frontabdeckung.
-

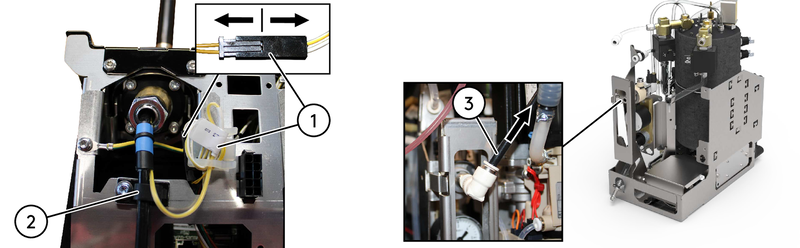

Trennen Sie die Steckverbindung des Sensorkabels (1).
-
Entfernen Sie die schwarze Rohrschelle (2).
-
Ziehen Sie den Schlauch (3) ab.
-

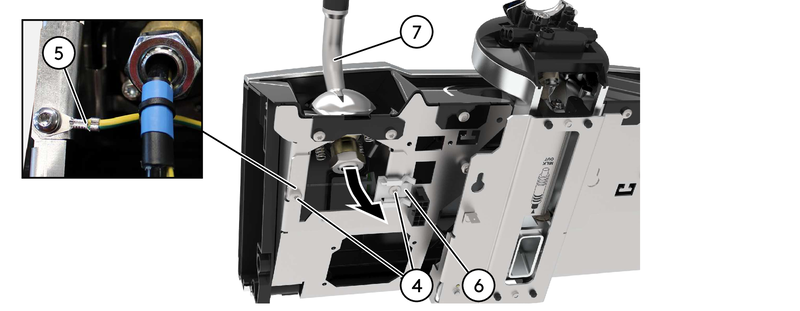

Entfernen Sie die Schrauben (4).
![[Anmerkung]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
Anmerkung Halten Sie das Erdungskabel (5) für die Installation zugänglich.
Bewahren Sie die weiße Kabelklemme (6) für die Installation auf.
-
Nehmen Sie das Dampfrohr (7) ab.
-
Für den Einbau wiederholen Sie den Vorgang mit dem neuen Dampfrohr in umgekehrter Reihenfolge.

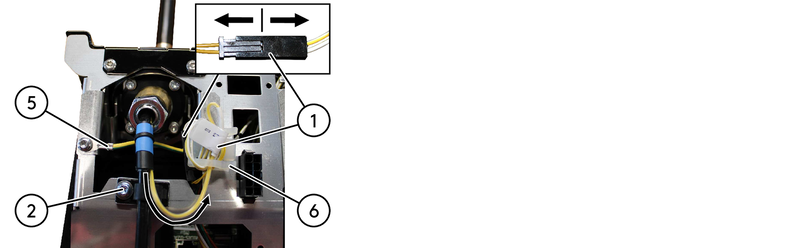

Anmerkung Achten Sie darauf, die schwarze Rohrschelle (2), das Erdungskabel (5) und die weiße Kabelschelle (6) zu installieren.
Wickeln Sie das Sensorkabel (1) in eine Schlaufe, damit es nicht herausgezogen werden kann. Wickeln Sie den Rest des Kabels um die weiße Kabelklemme (6) und stecken Sie den Stecker ein.
Bringen Sie die Frontplatte nicht an und schließen Sie das Display nicht, wenn Sie einen Lufttest durchführen wollen.
