Ersetzen der Cameo-CPU

	Erforderliche Werkzeuge
	TX 20 ; TX 10 ; H 7 ; USB-Laufwerk mit der neuesten Softwareversion.

	Achtung
Vorsicht beim Umgang mit Geräten, die empfindlich auf statische Elektrizität reagieren (ESD). Legen Sie die CPU nie auf eine Metallfläche (leitende Fläche); dadurch könnte die CPU Batterie entladen (kurzgeschlossen) und die CPU beschädigt werden.

Achtung

Symbol_ESD.ai Vorsicht beim Umgang mit Geräten, die empfindlich auf statische Elektrizität reagieren (ESD).

Legen Sie die CPU nie auf eine Metallfläche (leitende Fläche); dadurch könnte die CPU Batterie entladen (kurzgeschlossen) und die CPU beschädigt werden.

Entfernen Sie alle Module und stecken Sie das Netzkabel aus.

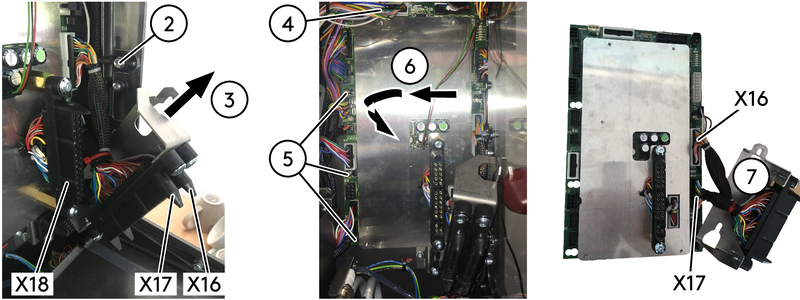

Lösen Sie die Sechskantschraube.

Heben Sie die Anschlüsse leicht an und entfernen Sie sie.

	Anmerkung
	Trennen Sie zu diesem Zeitpunkt noch nicht die Milch-, Dampf- und Hydraulikkabel von der CPU.

Lösen Sie alle an die CPU angeschlossenen Kabel (außer X16, X17, X18).
Lösen Sie die 3 Schrauben.

Bewegen Sie die CPU zum Ausbauen etwas nach links und drehen Sie sie nach vorn.

	Anmerkung
	Markieren Sie die alte CPU, damit sie nicht mit der neuen verwechselt werden kann.

Trennen Sie die Dampf- und Milchkabel.

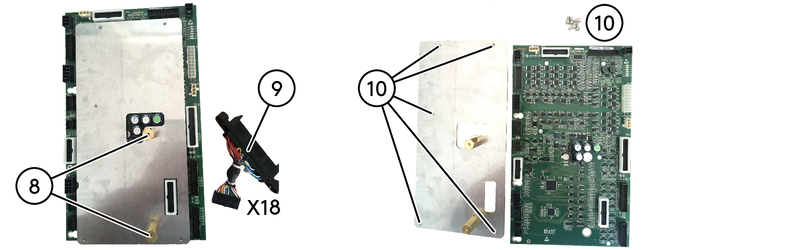

Entfernen Sie die 2 Schrauben.
Lösen Sie das Hydraulikkabel.
Lösen Sie die 5 Schrauben, um CPU und Abdeckung zu trennen.

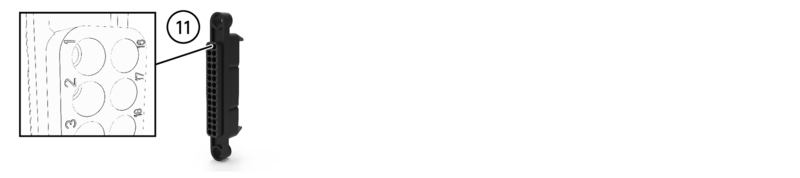

Bauen Sie die CPU in umgekehrter Reihenfolge wieder zusammen und achten Sie darauf, dass sich die Anschlüsse an der richtigen Position befinden; Nr. 1 muss oben sein.
Bauen Sie alle Module in umgekehrter Reihenfolge zusammen und schließen Sie sie wieder an.
