PI-73 Legacy - Tropfschalen-Optionen und Wartung

Ab Oktober 2026 sind zwei Tropfschalen-Konfigurationen auf der Legacy-Maschinen erhältlich:

Standard-Tropfschale (Maschinenstandard): Maschinentiefe von 600 mm (23,6 in) ; Standardkonfiguration ohne Tassenzentrierhilfe.
Grosse Tropfschale (Maschinenoption): Maschinentiefe von 638 mm (25,1 in) ; erweitert die Arbeitsfläche um 38 mm (1,5 in) und enthält eine integrierte Tassenzentrierhilfe zur Positionierung der Tassen direkt unter dem Auslauf.

Beide Konfigurationen sind vollständig reversibel und jederzeit austauschbar.

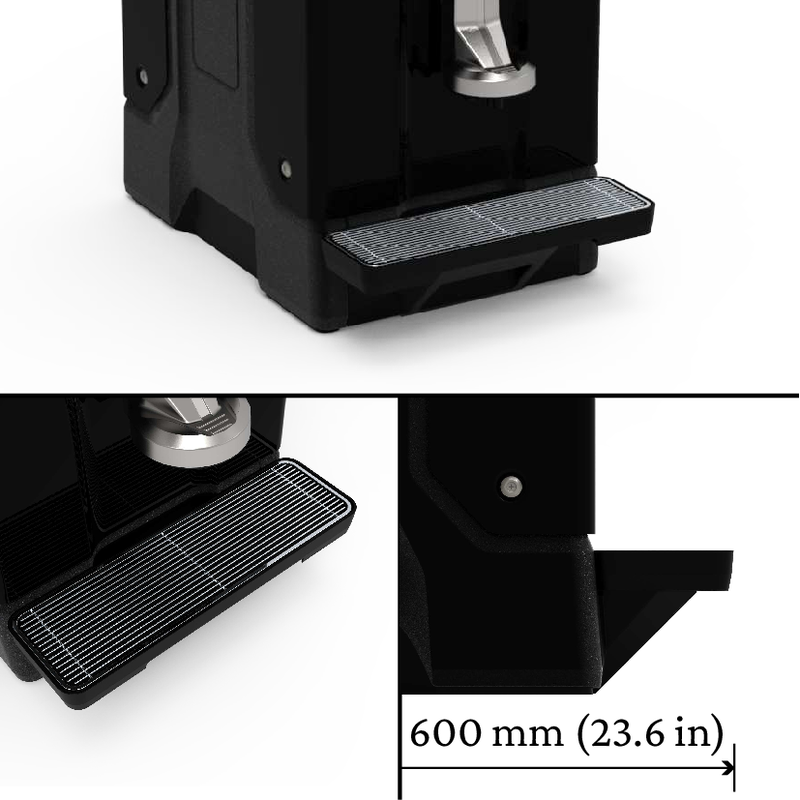

Standard-Tropfschale

(Maschinenstandard)

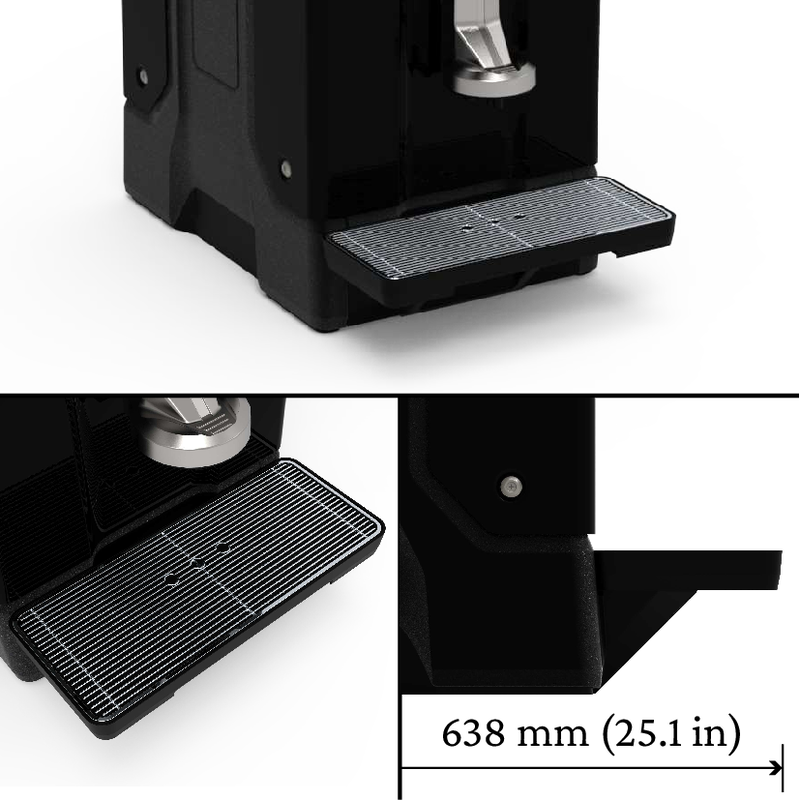

Grosse Tropfschale

(Maschinenoption)

Überprüfen Sie die Dichtungs-O-Ringe (Art. Nr. 100217 / SAP 5300100217). Ersetzen Sie diese bei Beschädigung oder Verschleiß.
Tragen Sie vor dem Zusammenbau eine dünne, gleichmäßige Schicht Molykote-Fett (Art. Nr. 101180 / SAP 8040150056) auf die O-Ringe auf.
Führen Sie einen Testauslauf durch, um die Position der Tassenzentrierhilfe zu überprüfen und sicherzustellen, dass hinter oder unter der Tropfschale keine Undichtigkeiten auftreten.

Artikelnummer	Beschreibung	Anwendungsfall
Art. Nr. 100217 SAP 5300100217	O-RING Ø17.17X1.78	Tropfschale Hydraulikanschluss-Dichtung
Art. Nr. 111177 SAP 5300111177	TROPFSCHALE	Legacy Standard-Tropfschale
Art. Nr. 117448 SAP 6000117448	GITTER ZU TROPFSCHALE	Legacy Standard-Tropfschale
Art. Nr. 120167 SAP 5300120167	TIEF TROPFSCHALE	Legacy Grosse-Tropfschale
Art. Nr. 120168 SAP 6000120168	GITTER FÜR TIEFE TROPFSCHALE	Legacy Grosse-Tropfschale
