Die Einführung von Legacy+ stellt eine bedeutende Weiterentwicklung dar, die technischen Änderungen zur Verbesserung der Leistung, Konsistenz und Wartungsfreundlichkeit umfasst. Eine wesentliche Änderung ist die physische Trennung der Hardware zwischen den Modellen Legacy+ 16A (Power Plus) und Legacy+ 10A. Diese Unterscheidung wurde speziell entwickelt, um eine höhere thermische Stabilität zu gewährleisten, insbesondere während Spitzenbetriebszeiten.

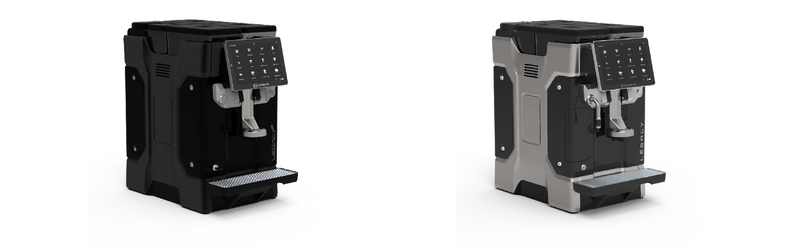

Legacy+ wird das bisherige Legacy-Modell vollständig ersetzen und kann entweder mit der Option Legacy+ 16A (Power Plus) oder Legacy+ 10A bestellt werden.
Die folgende Tabelle zeigt die Unterschiede bei der Hardware und Konfiguration, die die Leistungsfähigkeit der beiden Optionen unterscheiden.
|
Funktion |
Legacy+ 16A (Power Plus) |
Legacy+ 10A |
|
Zielanwendung |
Umgebungen mit hohem Volumen, die eine schnelle thermische Erholung erfordern |
Standard-Volumenumgebungen mit Standard-Leistungsbeschränkungen |
|
Stromeingang |
|
|
|
Kaffeeboiler |
|
|
|
Milchheizung |
|
|
-

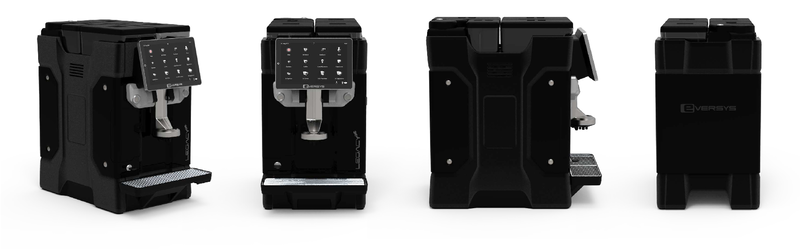

Farbe: Das Modell Legacy+ wird nun standardmäßig in der Farbe Slate Black erhältlich sein und ersetzt damit die bisherige Farbe Tempest, die nicht mehr angeboten wird.
-

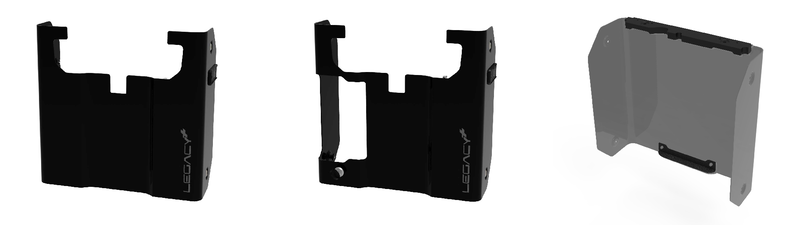

Gehäuse:
-
Vorderblech: Die Vorderbleche von Legacy+ werden standardisiert. Anstelle mehrerer Konfigurationen wird nun für alle Maschinen ein Standard-Vorderblech-Typ verwendet. Diese Vereinfachung zielt darauf ab, die Vielfalt der Komponenten zu reduzieren. Alle Maschinen bieten nun die Flexibilität, die Milchausläufe entweder auf der rechten oder auf der linken Seite zu positionieren.
-
Für die L’2c und L’2m Maschinen ohne Pulvermodul wird das neue Vorderblech die Art.-Nr. 118404 haben.
-
Für die Maschinen L’2c und L’2m mit Pulvermodul wird das neue Vorderblech die Art.-Nr. 118987 haben.
-
-
Rückwand: Aus Gründen der Standardisierung wird in allen Legacy+-Maschinen ein neues flaches Hinterblech (Art.-Nr. 118464) verbaut, um den Platz für Fast Milk und die anderen verschiedenen Optionen zu schaffen.
![[Anmerkung]](https://knowledgebase.eversys.com/app/assets/paligo/images/note.png)
Anmerkung Weitere Informationen finden Sie unter TI-235 Standardisierung der Vorder- und Rückseiten von Legacy+.
-
-
Milchsystem
-
Düsenverlagerung: Um die Wartungskomplexität zu reduzieren, befindet sich die Düse nicht mehr im Inneren des Rohrs. Es wurde sowohl für die Fast- als auch für die Standard-Milchkonfiguration an den Einlass des Milchheizmoduls verlegt.
Anmerkung Weitere Informationen finden Sie unter TI-228 Neue Milchdüse für Legacy+ 10A und 16A (Power Plus).
-

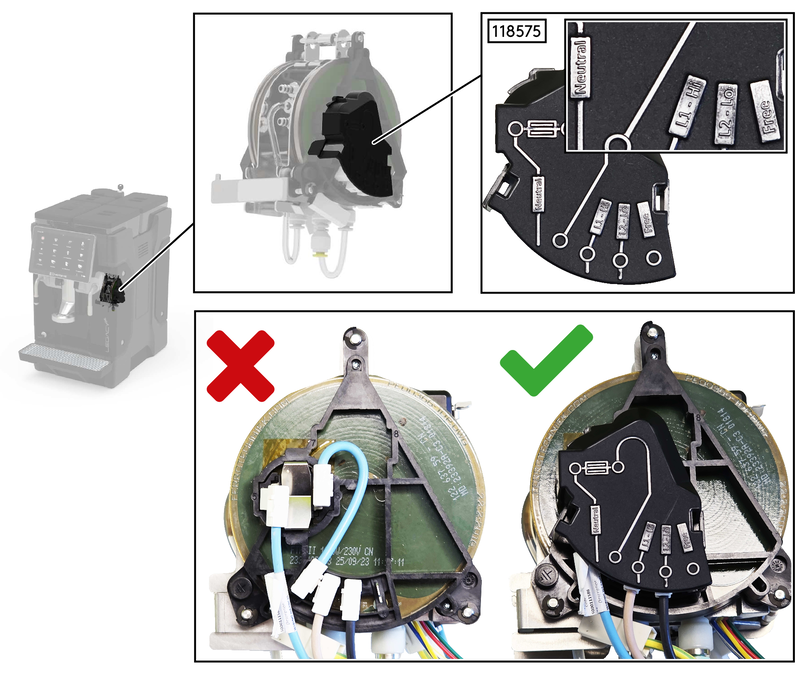

Milchwärmergehäuse: Eine neue Abdeckung wurde hinzugefügt, um zu verhindern, dass Benutzer über die Milcheinlässe mit elektrischen Leitungen in Berührung kommen.
Anmerkung Weitere Informationen finden Sie unter TI-234 Milchdurchlaufhitzer-Abdeckung für Legacy+.
-
-

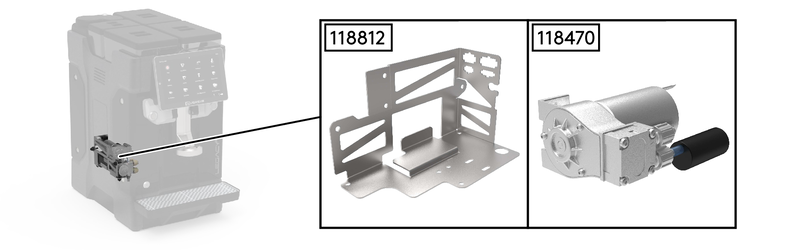

Pumpenmodul:
-
Druckerhöhung: Die Luftpumpe wurde von einer 4 bar Luftpumpe auf eine neue 6 bar Luftpumpe (Art.-Nr. 118470) aufgerüstet, um die Konsistenz und Leistung zu verbessern.
-
Neugestaltung der Pumpenmodul Rahmenplatte: Eine neue Rahmenplatte (Art. Nr. 118812) ist zwingend notwendig um sich der neue Pumpengeometrie anpassen zu können. Die vorige Rahmenplatte (Art. Nr. 111338) ist nicht kompatibel.
Anmerkung Weitere Informationen finden Sie unter TI-233 Legacy+ Wasser- / Luft Pumpe Modul.
-
-

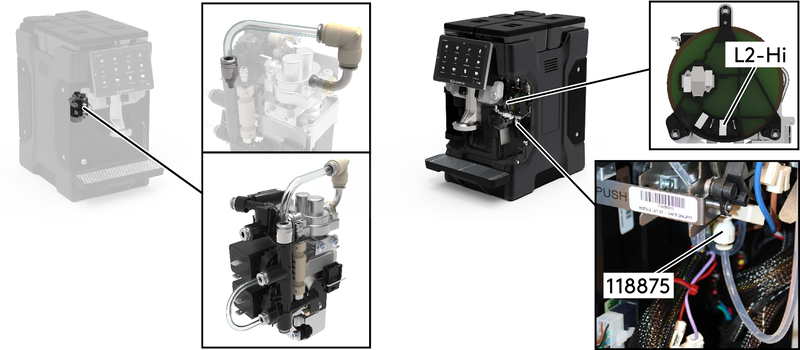

Fast Milk System:
-
Fast Milk Düse: Für das Fast Milk System wird eine 0.8 mm Milchdüse verwendet
-
Neugestaltung des Milchpumpenmoduls: Ein Milcheinlass mit größerem Durchmesser für eine höhere Durchflussrate.
-
Elektrische Durchflussanschlüsse : Die einzige Änderung an den Milchheizkörper ist eine Änderung der Verkabelungskonfiguration.
Anmerkung Weitere Informationen finden Sie unter TI-231 Legacy+ 16A (Power Plus) Fast Milk-System.
-
-
Kaffeeboiler: Das 2,8 kW Heizelement (Art.-Nr. 117031) ist für die Power Plus-Option zwingend erforderlich.
-
Stromeingang: Die Option „Power Plus“ weist einige Änderungen am Stromeingang auf:
-
Neuer RFI-Filter, Nennleistung IEC 16A (20 A UL) (Art.-Nr. 118219)
-
Separate Stromkabelstecker 16A (Art.-Nr. 104091)
-
Neues rechtes Fußabdeckblech (Art.-Nr. 118118)
Anmerkung Weitere Informationen finden Sie unter TI-232 Legacy+ Stromeingang (nur Legacy 16A).
-
-
Hardware: Bei einem Austausch der Hardware eines Legacy+ 16A (Power Plus) müssen Sie unbedingt die folgende oder eine höhere Version der Platinen verwenden:
-
Power-Board: CAPOW-03C
-
Rahmen-CPU: MAIOR-03A
-
Schublade-CPU MOCCA-02A
-
-
Software: Um die ordnungsgemäße Funktion des Legacy+ 16A (Power Plus) zu gewährleisten, ist SW v5.5.0 oder höher erforderlich.
