Installieren einer E'fridge/ST

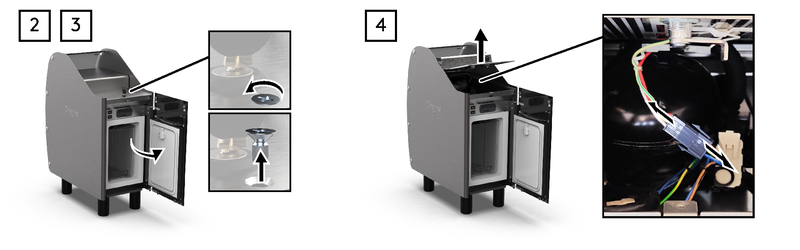

Heben Sie die Maschine auf die Arbeitsplatte.

Öffnen Sie die Tür.

Entfernen Sie die Schraube.

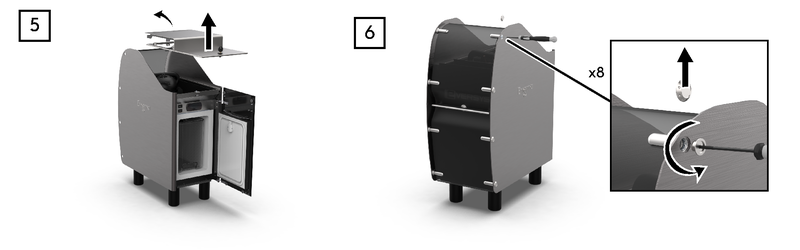

Heben Sie die obere Abdeckung an, um die Heizschicht zu entfernen.

Entfernen Sie die obere Abdeckung.

Entfernen Sie die Kappen und die Schrauben.

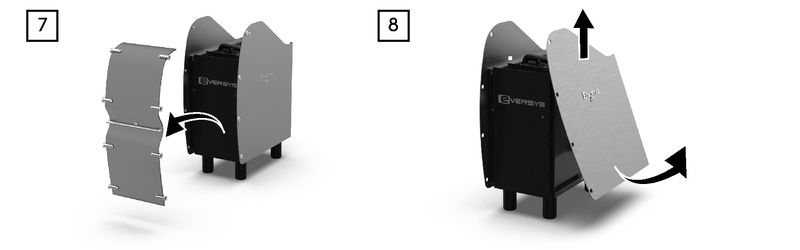

Entfernen Sie die Rückwand. Legen Sie sie auf eine saubere Oberfläche, um Kratzer zu vermeiden.

Entfernen Sie die Seitenwand durch Abziehen. Legen Sie sie auf eine saubere Oberfläche, um Kratzer zu vermeiden.

Entnehmen Sie das Milchsieb.

Entnehmen Sie den Milchtank.

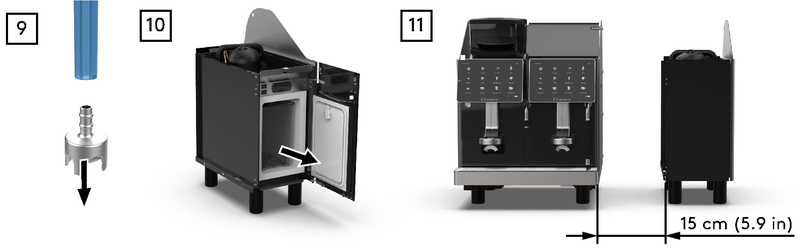

Stellen Sie den Kühlschrank neben der Kaffeemaschine auf. Halten Sie zwischen den einzelnen Geräten einen Mindestabstand von 15 cm ein.

Wenn die Milchschläuche standardmäßig verlegt werden (empfohlen)

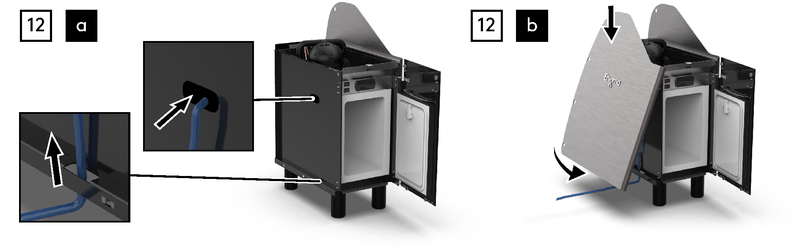

1. Führen Sie den Milchschlauch von der Maschine durch die Seitenwand des Kühlschranks.

2. Bringen Sie die Seitenwand wieder in ihre Position.



Wenn die Milchschläuche abweichend verlegt werden (nicht empfohlen)

Warnung

Bohren Sie nicht direkt an der Maschine durch die Seitenwand! Der Kühlschrank oder die Maschine könnte beschädigt werden. Das Durchbohren der Seitenwand ist irreversibel. Stellen Sie sicher, dass die Füße der Maschine die gleiche Höhe haben. Weitere Informationen über die hohen Füße finden Sie im e'Support Center (https://support.eversys.com/hc/en-us). Suchen Sie nach dem Dokument TI-138 Enigma – Umstellung von normalen auf hohe Füße. Weitere Informationen über die hohen Füße finden Sie in TI-138 Enigma – Umstellung von normalen auf hohe Füße.

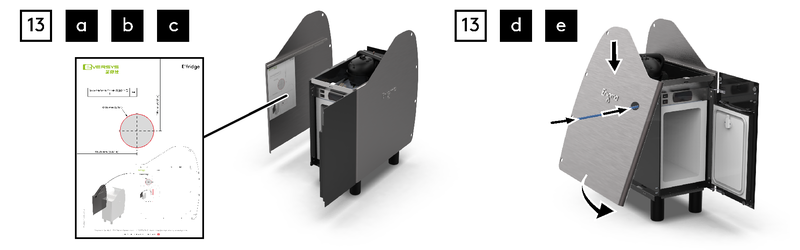

1. Messen und markieren Sie die Mitte der zukünftigen Bohrung oder verwenden Sie die Bohrvorrichtungen für E'fridge.

2. Messen und markieren Sie die Mitte der zukünftigen Bohrung oder verwenden Sie die Eversys-Bohrschablone ( hier herunterladen).

3. Stanzen Sie die Mitte des Lochs/der Löcher.

4. Bohren und entgraten Sie das Loch.

5. Bringen Sie die Seitenwand wieder in ihre Position.

6. Führen Sie den Milchschlauch von der Maschine durch die Seitenwand des Kühlschranks.



Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

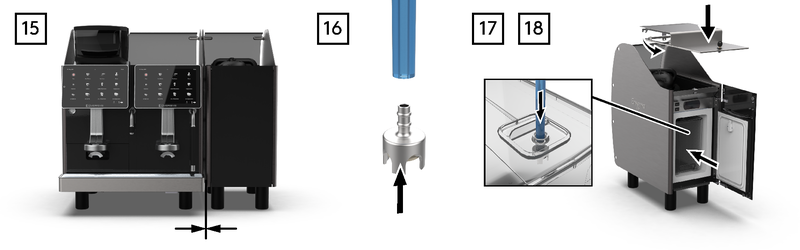

Stellen Sie den Kühlschrank neben die Kaffeemaschine. Achten Sie darauf, dass der Milchschlauch nicht zwischen den Geräten eingeklemmt wird. Ziehen Sie den Schlauch von einer Seite, dann von der anderen.

Bringen Sie das Milchsieb wieder in seine Position.

Bringen Sie den Milchtank wieder in seine Position. Legen Sie den Milchschlauch ins Innere des Milchtanks.

	Anmerkung
	Für zwei Sorten von Milch verwenden Sie den blauen Schlauch für die erste Sorte und den grünen Schlauch für die zweite.

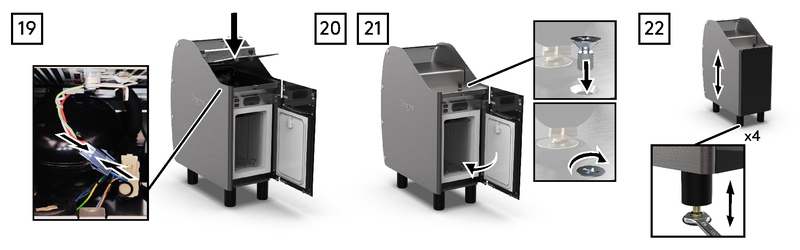

Bringen Sie die obere Abdeckung wieder in ihre Position.

Heben Sie die obere Abdeckung an, um die Heizschicht anzuschließen.

Schließen Sie die Tür.

Ziehen Sie die Schraube fest.

Wenn notwendig, nivellieren Sie die Maschine mit Hilfe der vier Nivellierschrauben (Schraubenschlüssel Größe 20). Heben Sie die Fußabdeckung an, um an die Nivellierschraube zu gelangen.

	Anmerkung
	Spiel beim Justieren = 20 mm (0,8 Zoll).

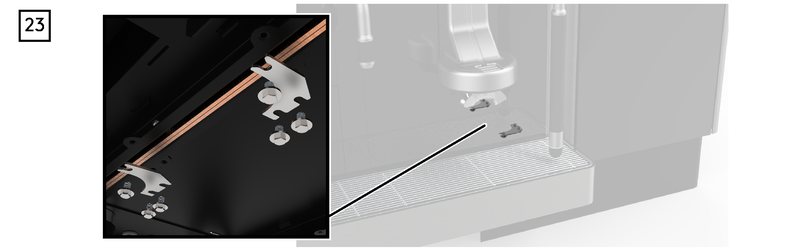

Bringen Sie bei Bedarf die Chassisverbindungen an, um eine ordnungsgemäße Montage sicherzustellen.

1. Bringen Sie die Schrauben am Zubehörchassis an. Lassen Sie etwas Platz für die Installation der Chassisverbindung.

2. Fügen Sie die Chassisverbindung ein.

3. Ziehen Sie die Schraube fest.

4. Passen Sie die Position des Zubehörs an, um die letzte Schraube festzuziehen.

5. Wiederholen Sie den Vorgang für die zweite Chassisverbindung.
